0. 简介

在上一章中我们详细介绍了ROS与Matlab链接的基础用法。这一章我们将来学习如何使用Matlab当中的Simulink来完成。Simulink对机器人操作系统(ROS)的支持使我们能够创建与ROS网络一起工作的Simulink模型。ROS是一个通信层，允许机器人系统的不同组件以消息的形式交换信息。组件通过将消息发布到特定的主题(如/odometry)来发送消息。其他组件通过订阅该主题来接收消息。本文内容基于慕羽★大佬文章进行了增删。同时由于Simulink的使用在ROS1和ROS2中没有太多的改动，所以我们就仅对ROS1完成了介绍

对ROS的Simulink支持包括一个Simulink块库，用于为指定的主题发送和接收消息。当您模拟模型时，Simulink连接到ROS网络，该网络可以与Simulink在同一台机器上运行，也可以在远程系统上运行。一旦建立了这个连接，Simulink就会与ROS网络交换消息，直到模拟结束。如果安装了Simulink Coder，还可以从Simulink模型为独立ROS组件或节点生成c++代码。

同时ROS1的Simulink和ROS2的Simulink支持不太一样。ROS工具箱不支持Simulink中的以下ROS功能:ROSService服务端、ROS的行为以及TF树。

如果应用程序需要这些特性，就需要使用MATLAB的ROS功能。您可以使用MATLAB编写ROS节点，该节点可以将Service服务端、行为以及TF树作为ROS消息发布到主题。然后，Simulink可以订阅该主题来处理这些消息。在MATLAB中使用以下函数来处理这些特征:

ROS服务服务器:rosservice、rosvcserver
ROS动作:rosaction, rosactionclient
转换树:rostf, transform, getTransform

对于ROS 2, Simulink只支持发布和订阅这两个功能

要查看Simulink中ROS支持的完整列表，请参见Simulink-ROS。

1. 初始化ROS并创立链接

在终端输入以下命令查看本机地址

ifconfig

在这里插入图片描述
2. 将本机IP写入到.bashrc文件。打开home文件夹，按Ctrl+h显示隐藏的文件，选择.bashrc并打开打开后在最后加入以下命令（后面的IP改为你的电脑的IP），然后保存退出

export ROS_IP=192.168.3.128

在这里插入图片描述
3. 启动roscore，并获取ROS输出的IP。在终端输入roscore启动，可以发现此时roscore会输出一个IP如下图所示：

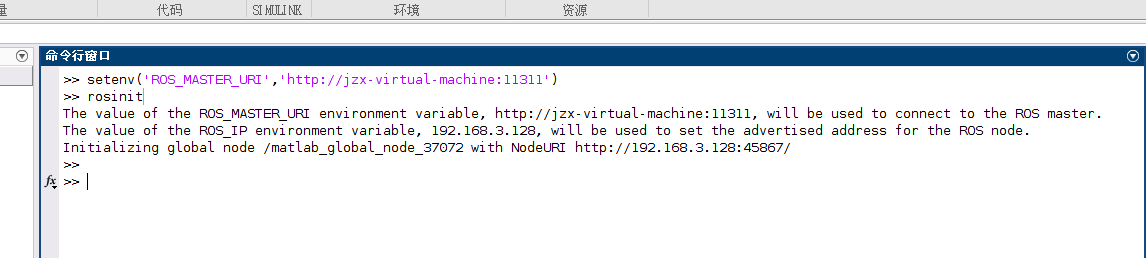

4. 打开MATLAB，建立与ROS的连接。在MATLAB的命令行窗口输入以下语句，后半部分就是我们上一步得到的ROS输出的IP

setenv('ROS_MASTER_URI','http://jzx-virtual-machine:11311')
rosinit

在这里插入图片描述

2. 创建一个Publisher

配置一个block，并向/location的节点发送一条geometry_msgs/Point类型的消息。需要做到以下几个步骤

在MATLAB工具条中，选择Home>Simulink来打开Simulink的起始页。
在Simulink开始页，单击空白模型创建并打开一个新的Simulink模型。
在Simulink工具条中，选择Simulation > Library Browser打开Simulink库浏览器。单击ROS工具箱选项卡(也可以在MATLAB命令窗口中输入roslib)。选择ROS库。
将Publish块拖到模型中。双击该块以配置主题和消息类型。
为Topic源选择Specify your own，并在Topic中输入/location。
单击 Message type后的Select 按钮。将出现一个弹出窗口。选择geometry_msgs/Point，单击OK关闭弹出窗口。

3. 创建一个Message

创建一个空白ROS消息，并用机器人路径的X和Y位置填充它。然后将更新后的ROS消息发布到ROS网络。

简单介绍一下Blank Message模块的作用：Blank Message模块用指定的消息或服务类型创建一个空白消息。Msg块的输出是一个空白的ROS消息（总线信号）。设置Class参数来选择ROS消息、服务请求和服务响应消息。这里我们使用的是ROS消息（总线信号）。可以使用总线分配块来修改总线信号中的特定字段。总线信号被初始化为零值（接地）。

在这里插入图片描述
具体操作如下：

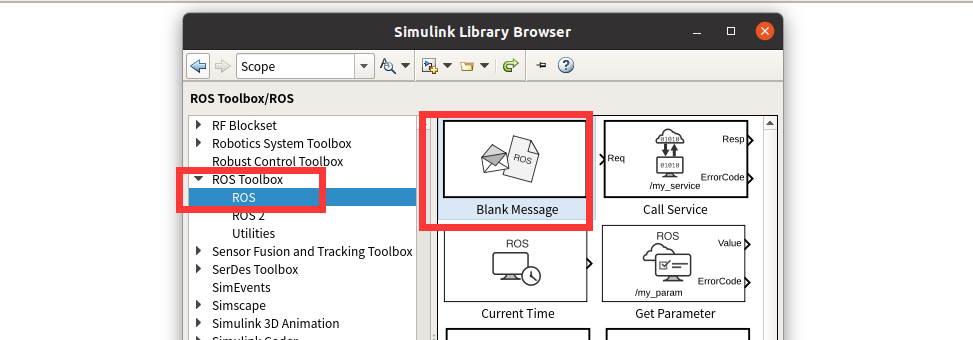

在库浏览器中单击ROS工具箱选项卡，或在MATLAB命令行中键入roslib，选择ROS库。
将Blank Message块拖到模型中。双击该块以打开block的信息。

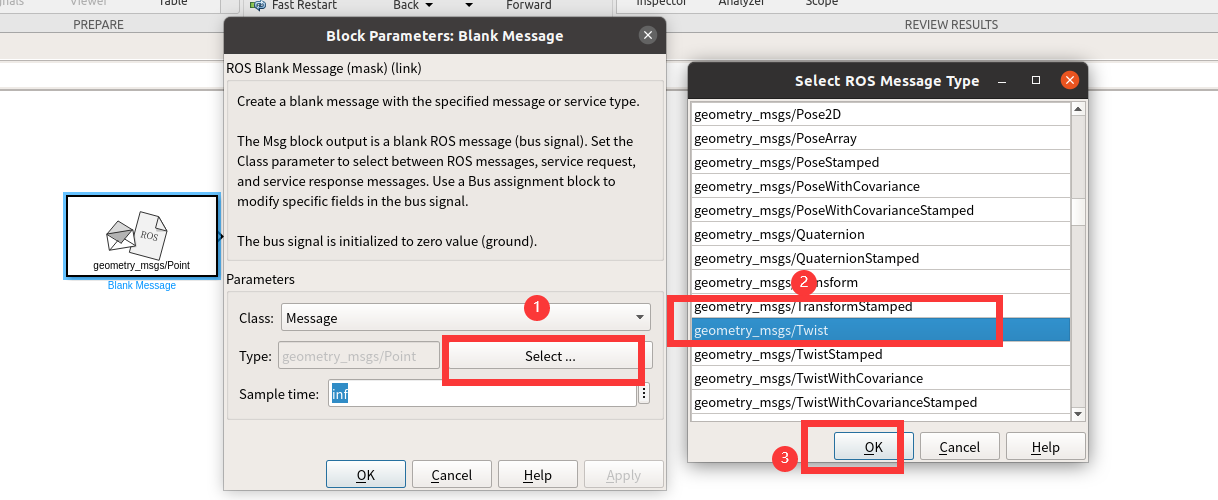

单击Message类型框旁边的Select，并从结果弹出窗口中选择geometry_msgs/Twist。

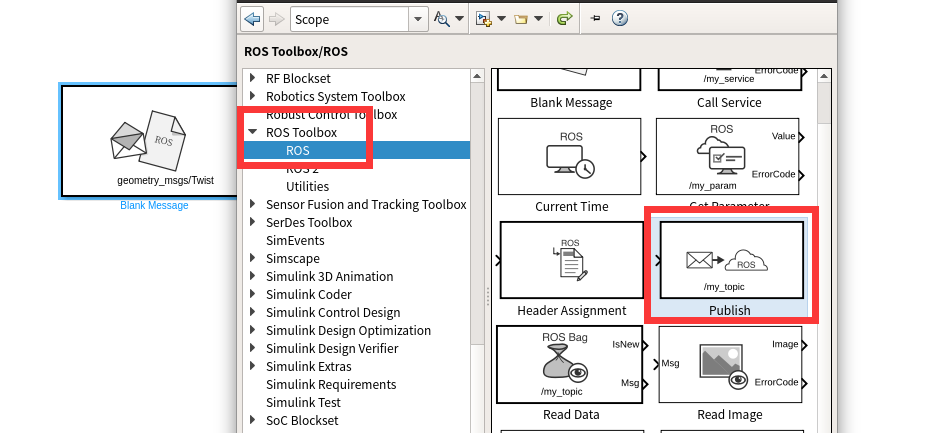

我们想要发布信息还需要Publish模块，双击打开后按下图所示，因为我们是要发布给/turtle1/cmd_vel去控制小乌龟运动，所以这里选择/turtle1/cmd_vel话题

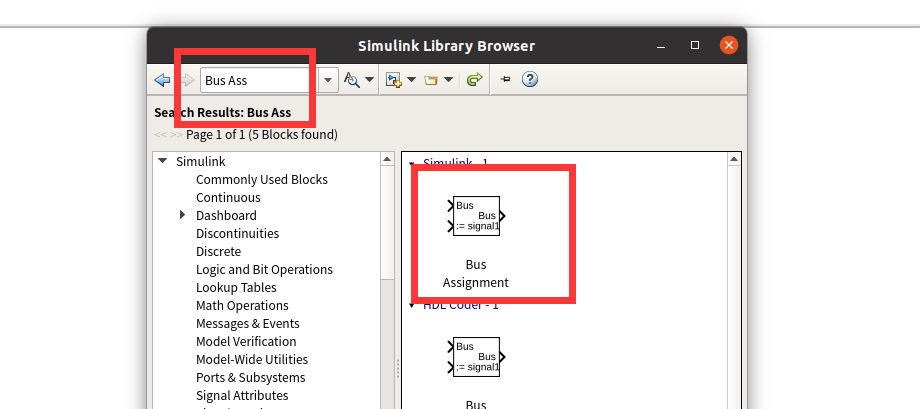

上面的我们提到了Blank Message输出是一个空白的ROS消息（总线信号）我们可以使用总线分配块（Bus Assignment）来修改总线信号中的特定字段。所以我们还需要一个Bus Assignment模块，具体需要选择Simulink > Signal Routing库中拖出一个Bus Assignment模块。
将空白消息块Blank Message的输出端口连接到总线分配块Bus Assignment的总线输入端口。然后将Bus Assignment块的输出端口连接到ROS Publish块的输入端口。双击总线分配块。您应该看到message信息，总线分配块允许总线中的元素被分配新的值。左边的列表框显示了输入总线中的元素。使用选择按钮来选择要分配的元素。使用向上、向下或移除按钮重新排列选择。这里选择我们需要的X轴线速度和Z轴角速度，按下图所示操作：
按下图所示连接，这里我们将线速度设置为常数10和角速度设定为常数7

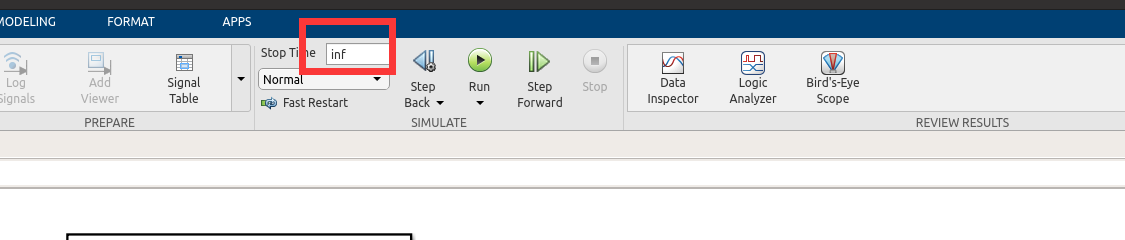

同样要把仿真时间改为inf
单击Run开始模拟。Simulink为模型创建了一个专用的ROS节点，并创建了一个与Publish块相对应的ROS发布者。在模拟运行时，在MATLAB命令窗口中输入rosnode list。这列出了ROS网络中所有可用的节点，并包括一个名称为/untitled_81473的节点(模型的名称加上一个随机数，使其具有唯一性)。在模拟运行时，在MATLAB命令窗口中输入rostopic list。这列出了ROS网络中可用的所有主题，其中包括/location。
