arduino uno 学习笔记(2)
创始人
2025-05-28 01:46:43
0次

目录

 中断机制

库的使用

 oled显示屏

下载库

 下面我们看一下源码:

 库函数的介绍

写一段代码演示一下

显示汉字

 图像显示

 动画显示

 一些函数的讲解

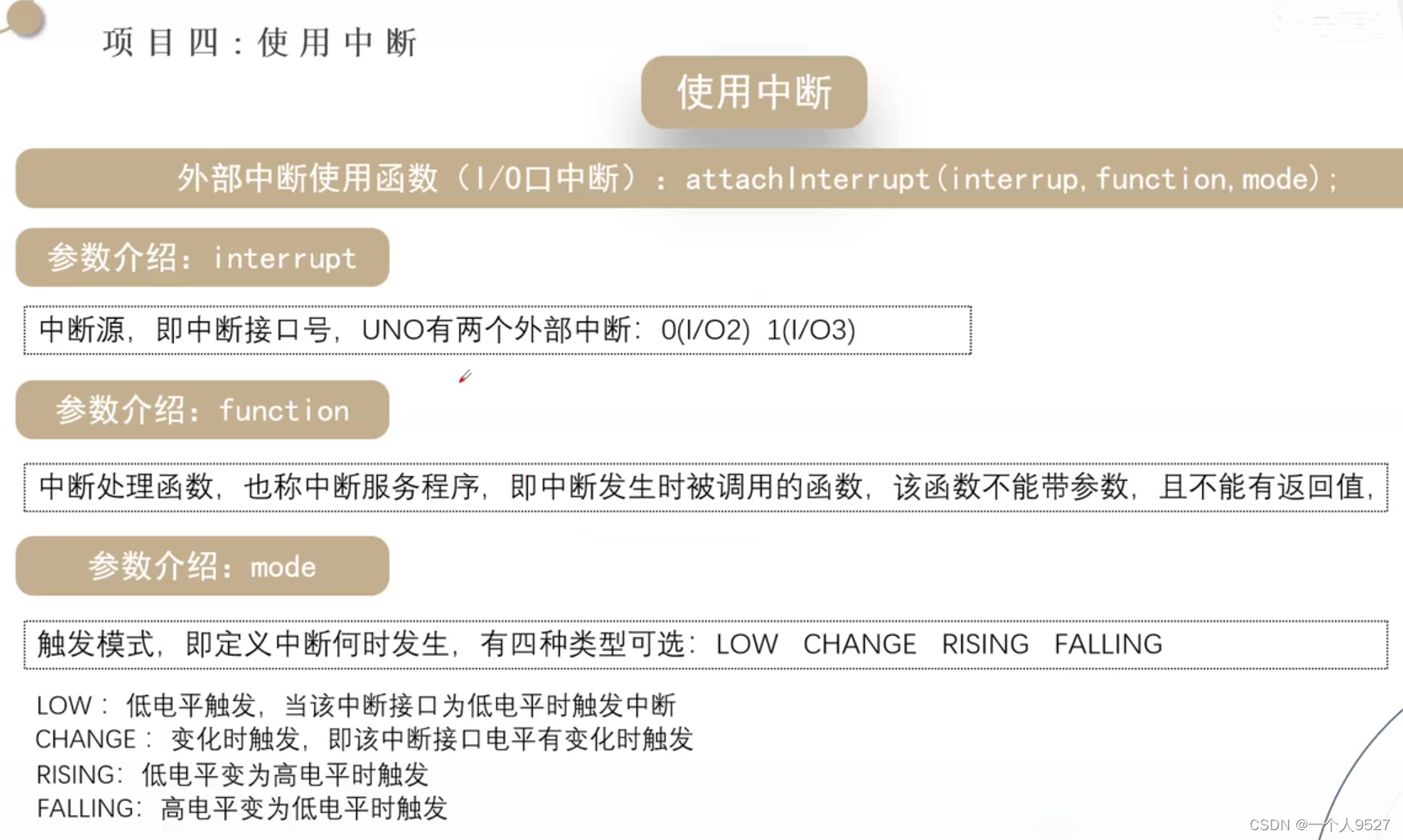

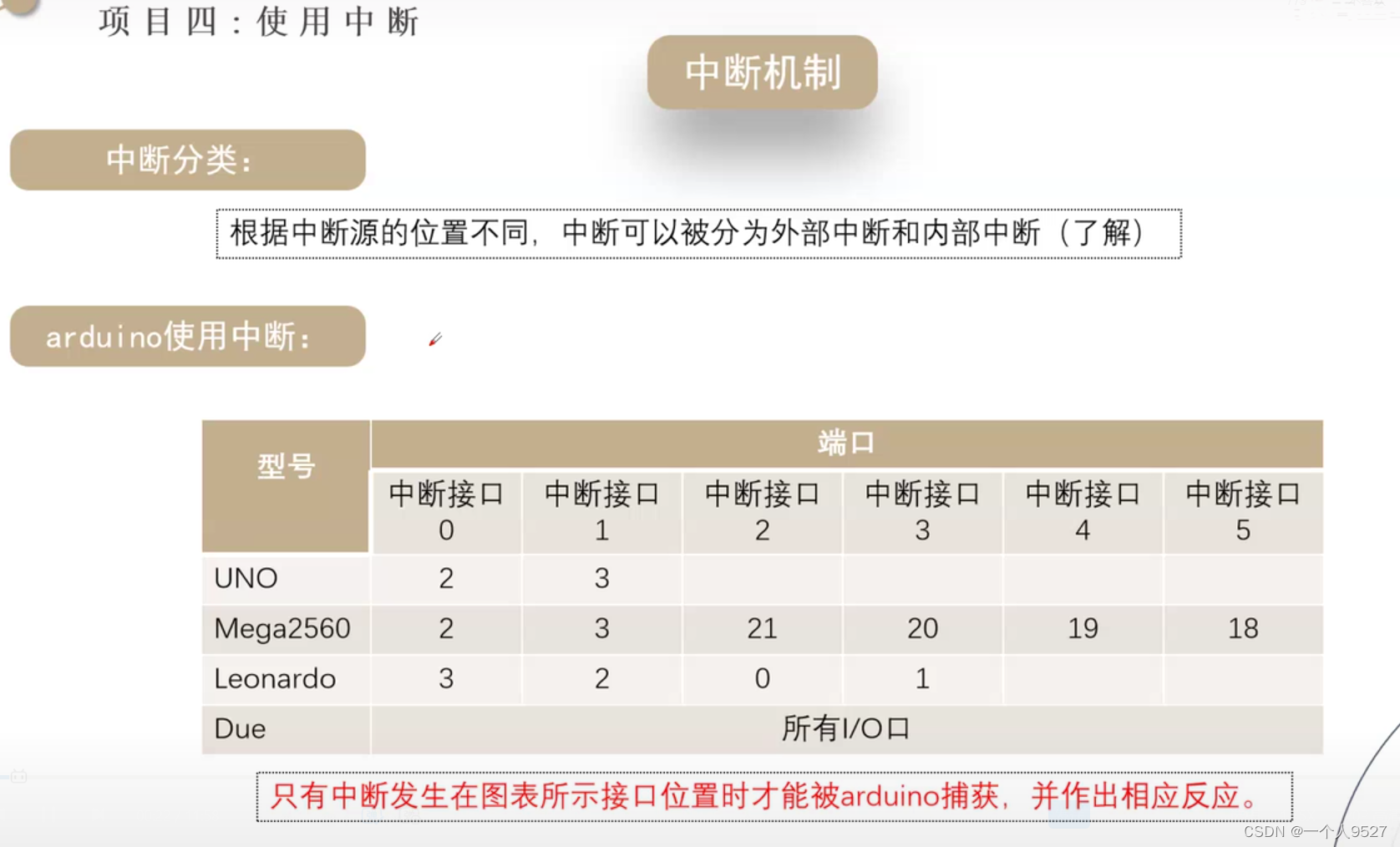

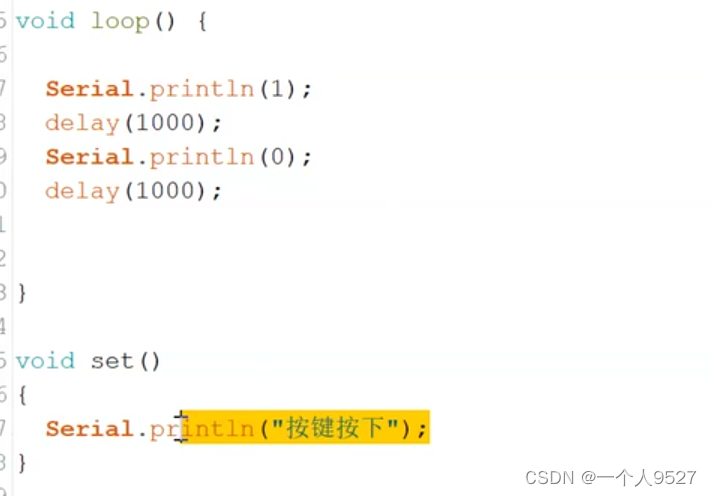

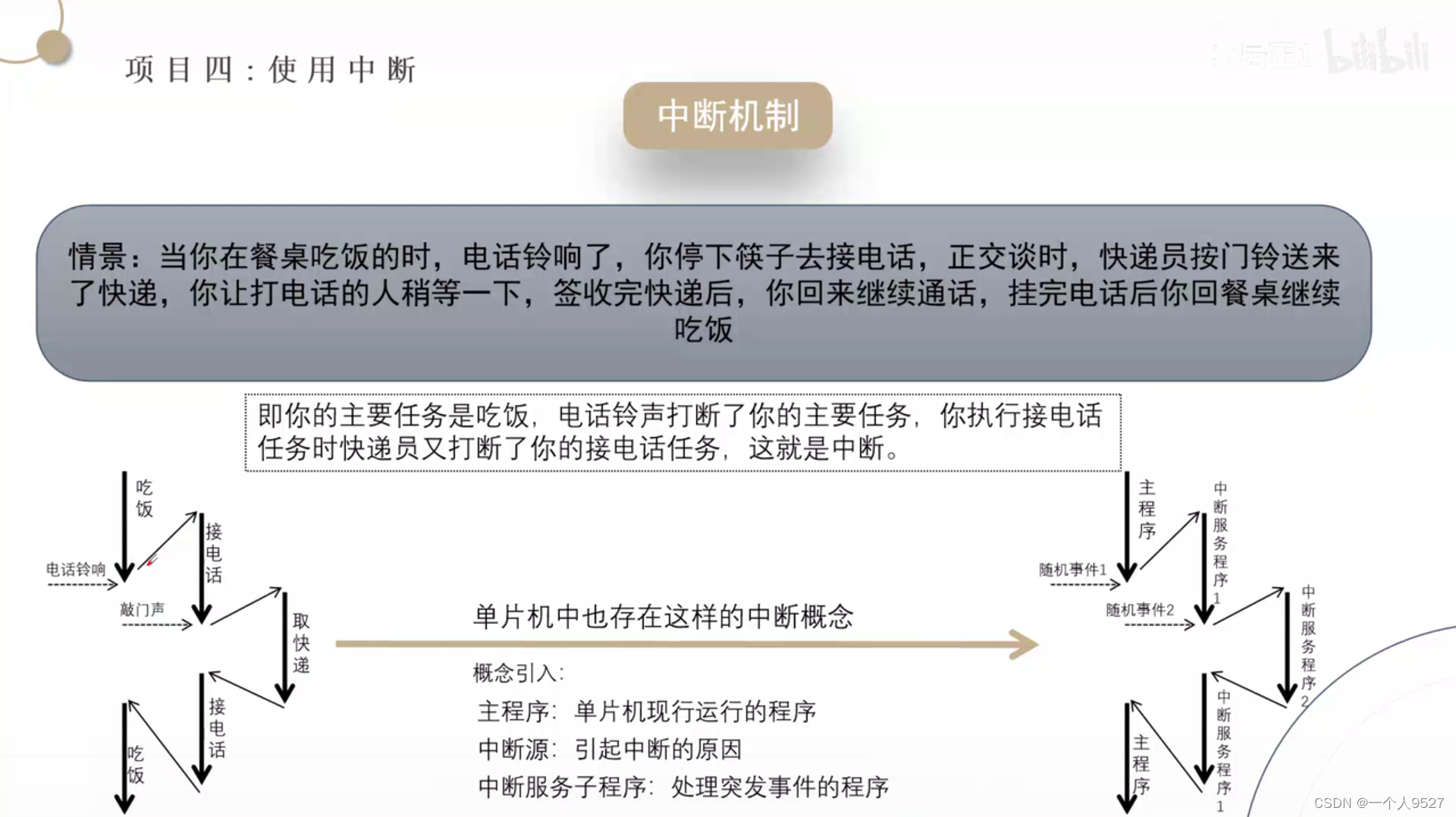

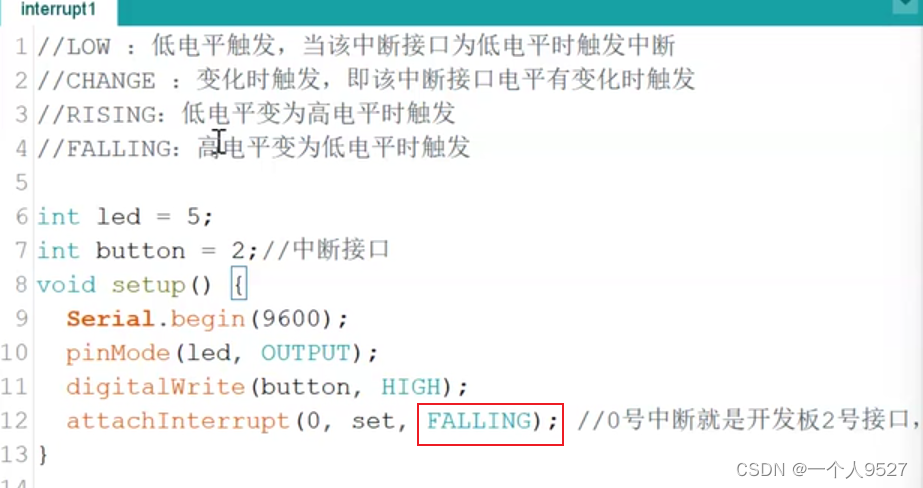

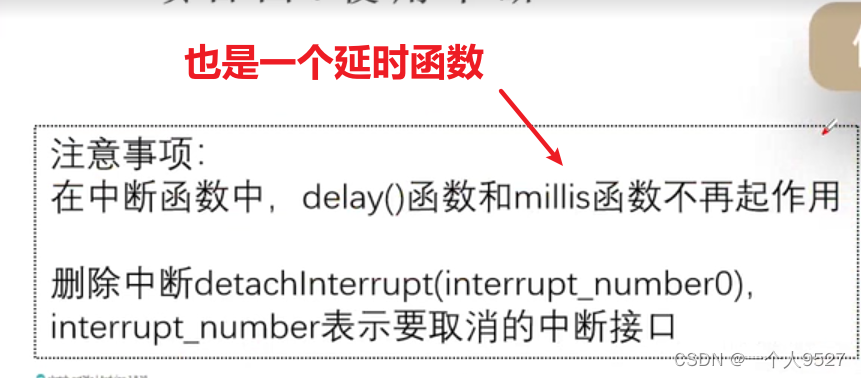

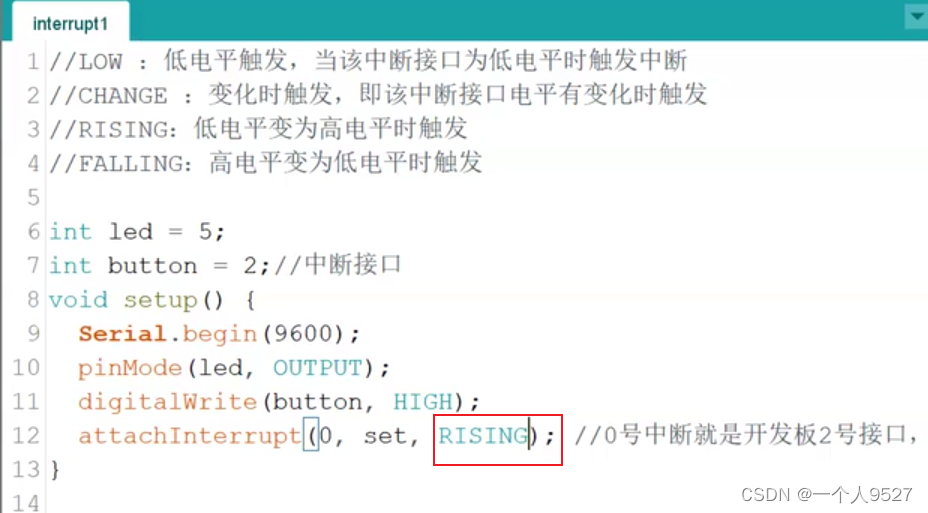

 中断机制

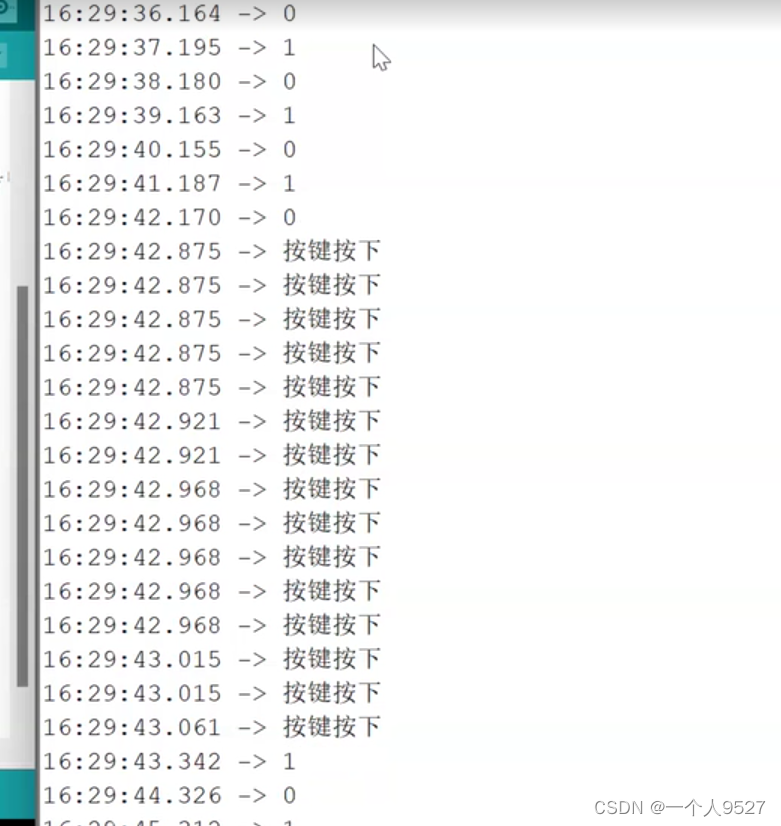

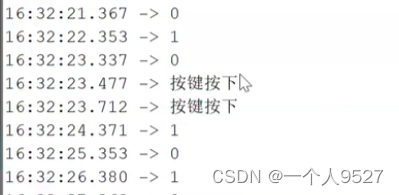

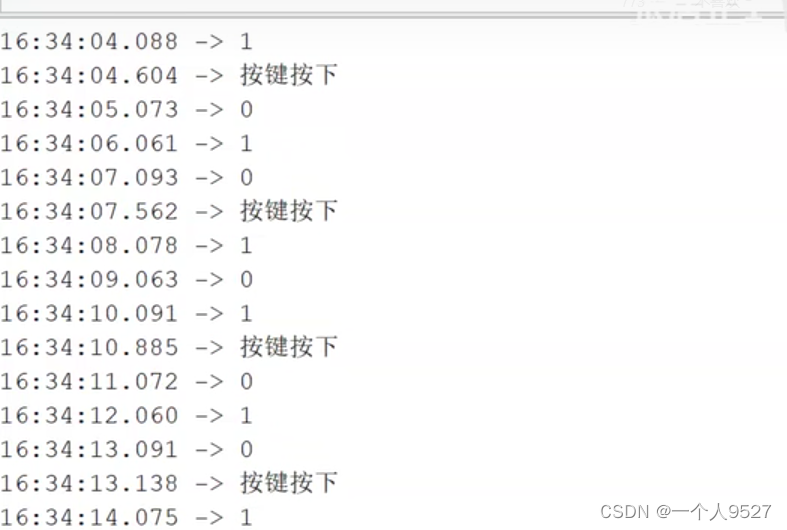

 按下后就松手了,这个时间很短,那为什么还会检测那么多次,因为按键的机械结构,我们人按下去,感觉时间很短,但是它觉得很长,它的速度非常快,可以检测很多次。



按下,再松手。高电平变低电平触发一次,低电平变高电平再触发一次。



 按下检测一次,松手不会再检测到。



按下后松手检测到。

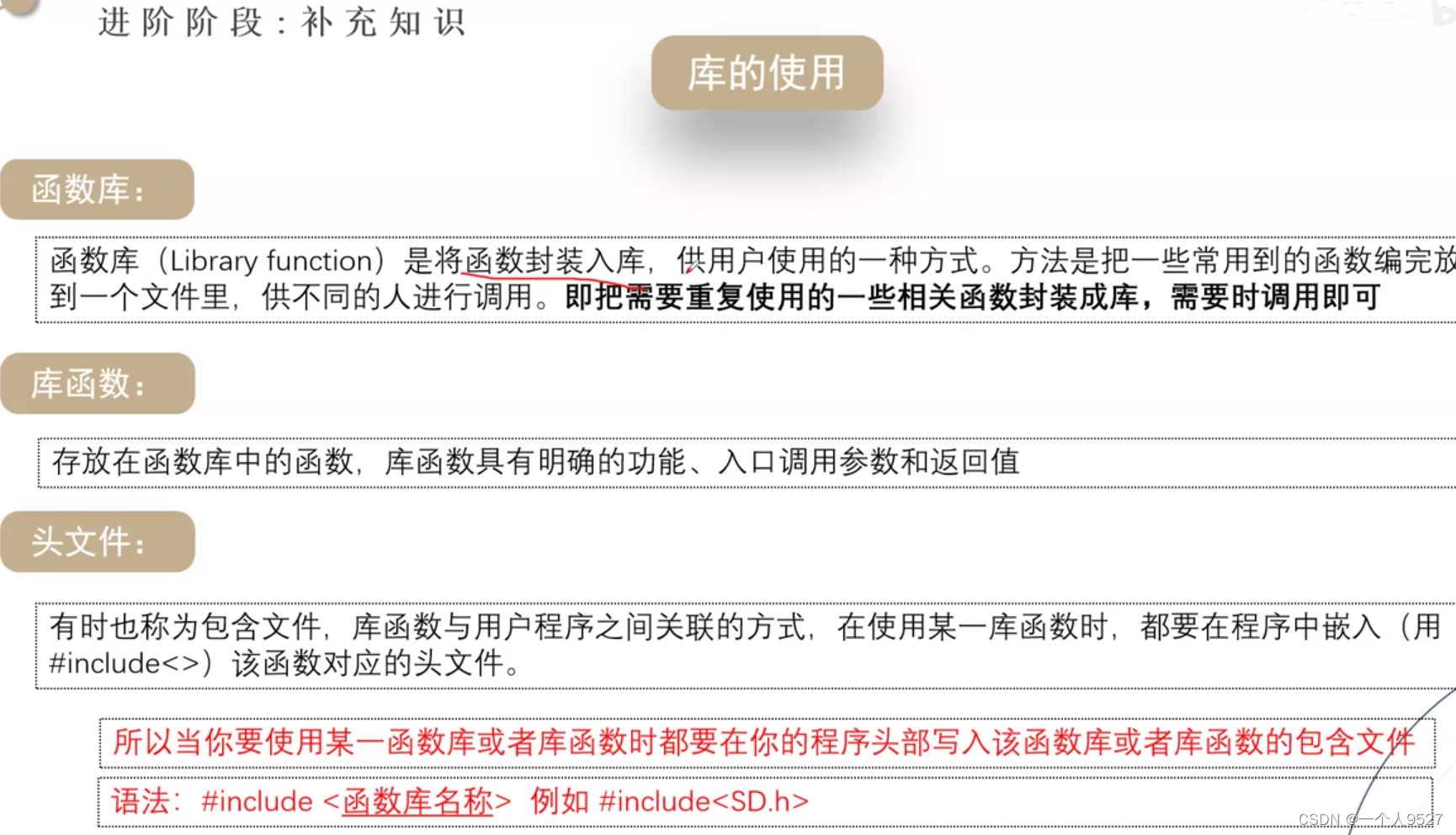

库的使用

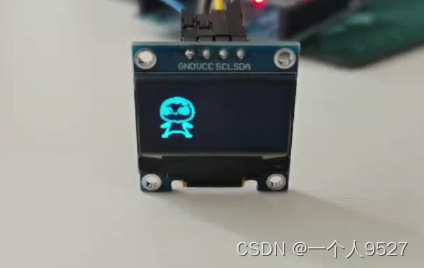

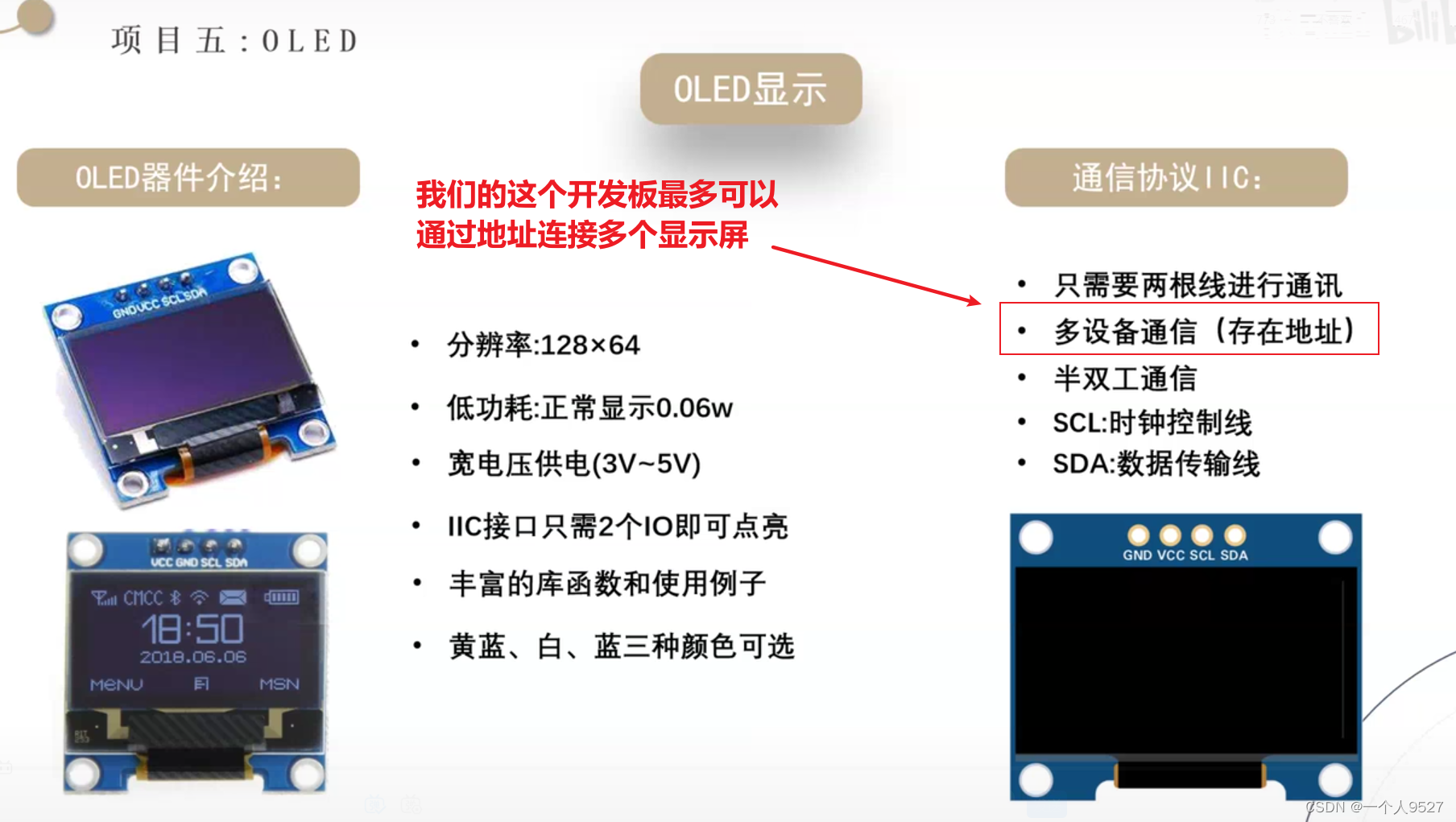

 oled显示屏

串口通信只能一对一进行通信。

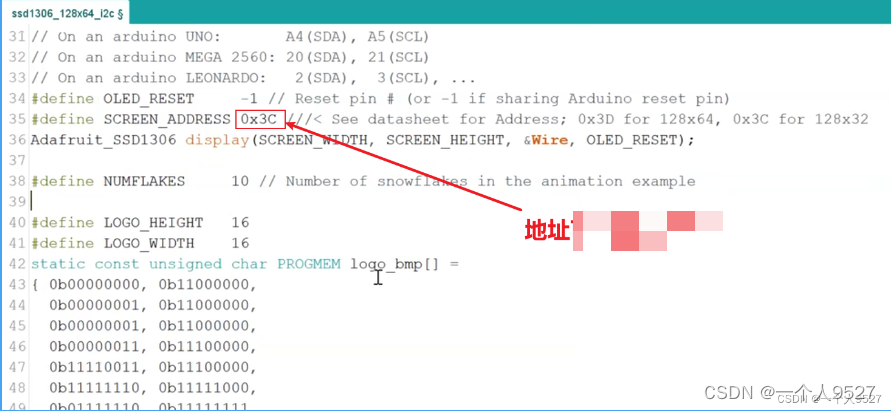

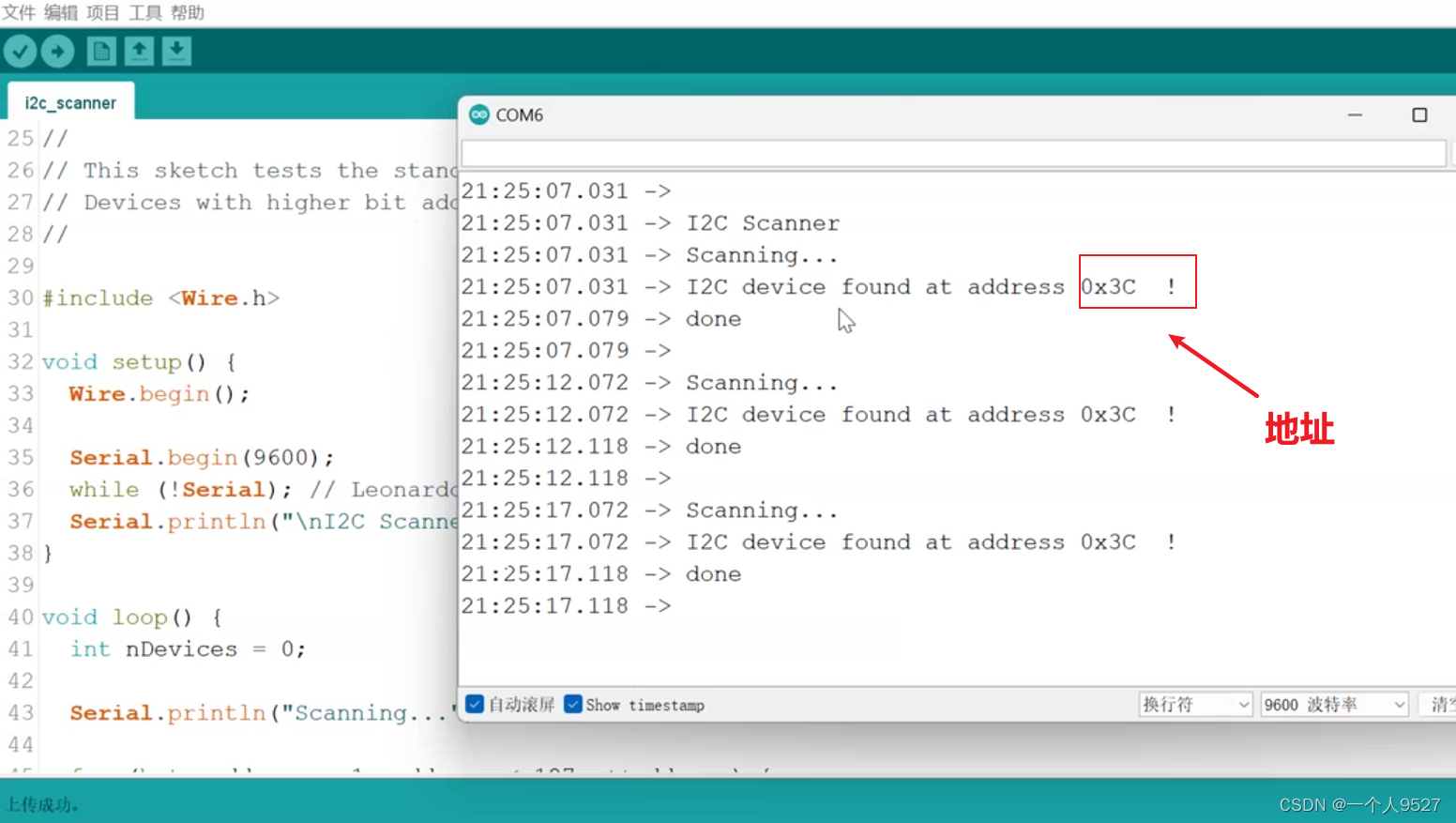

IIC通信可以一对多进行通信,给从设备附加地址, 主设备根据地址找到从设备。IIC(读作:I方C)。我们的开发板最多可以通过IIC通信连接128个显示屏。

 SCL不是用于传输数据的,SDA是用来传输数据的,所以它只有一根线是传输数据的,所以他是半双工通信的。

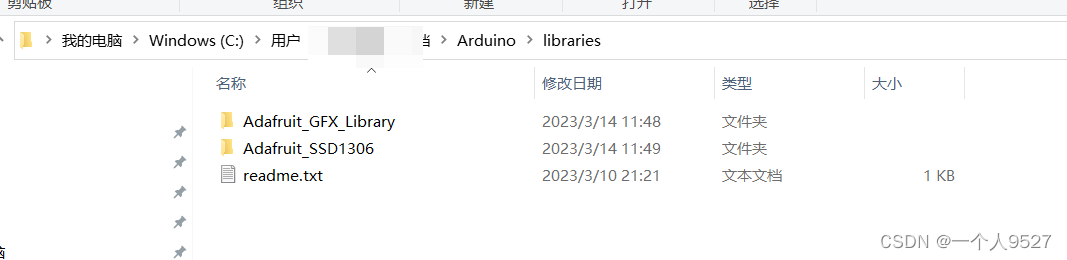

前一个库自带了,不需要下载,后两个库需要下载。

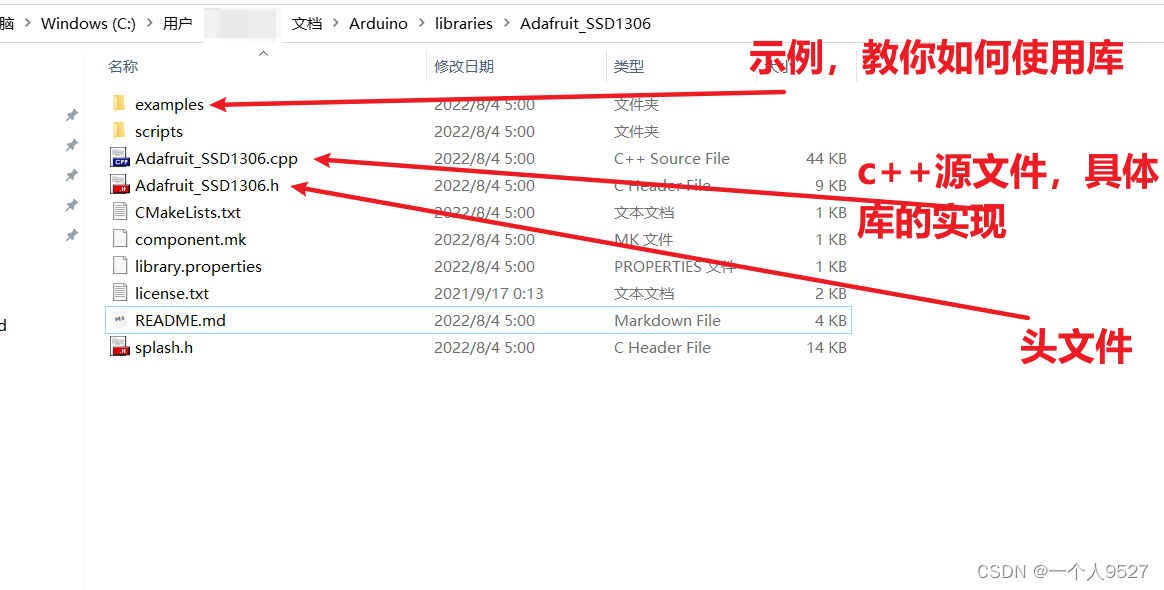

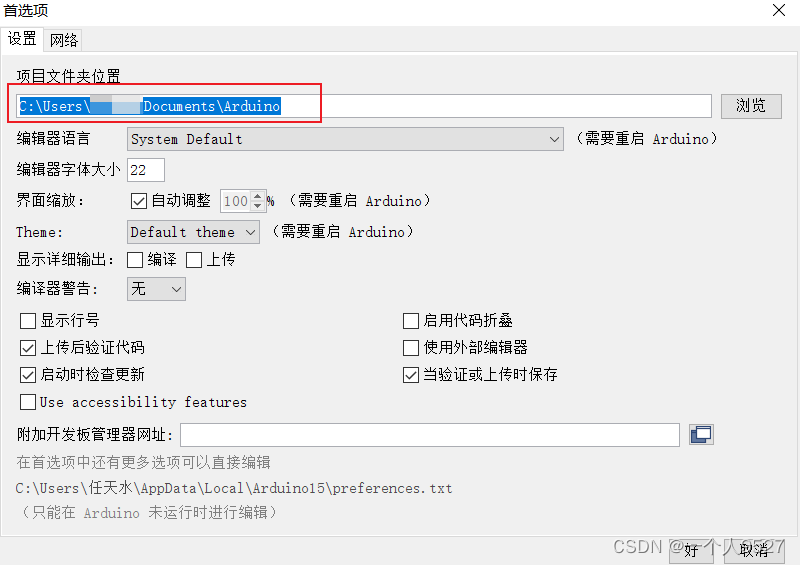

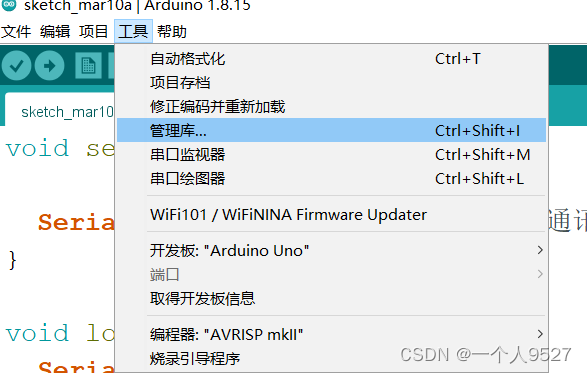

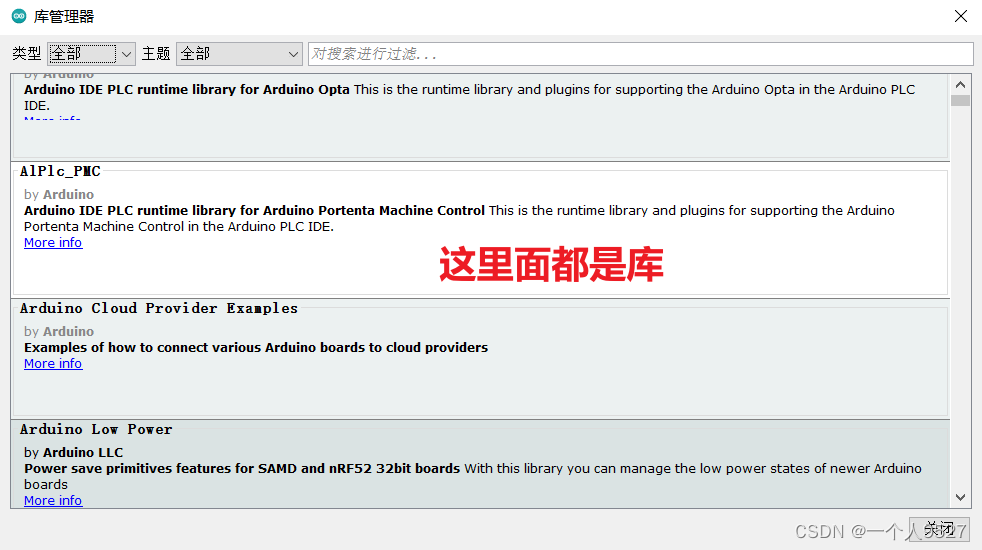

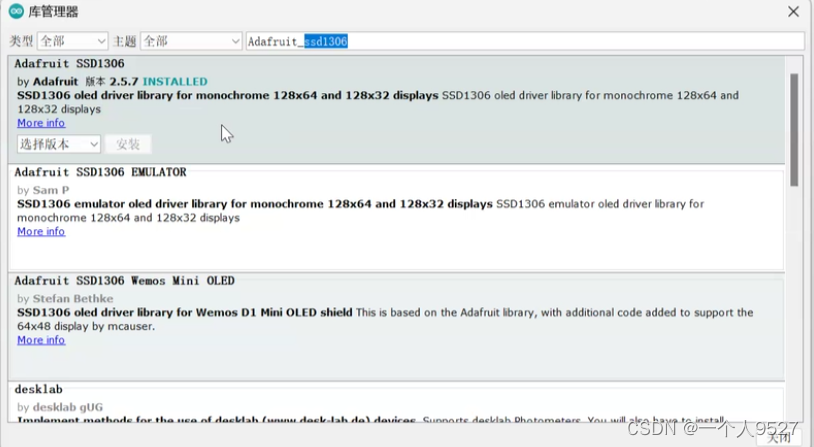

下载库

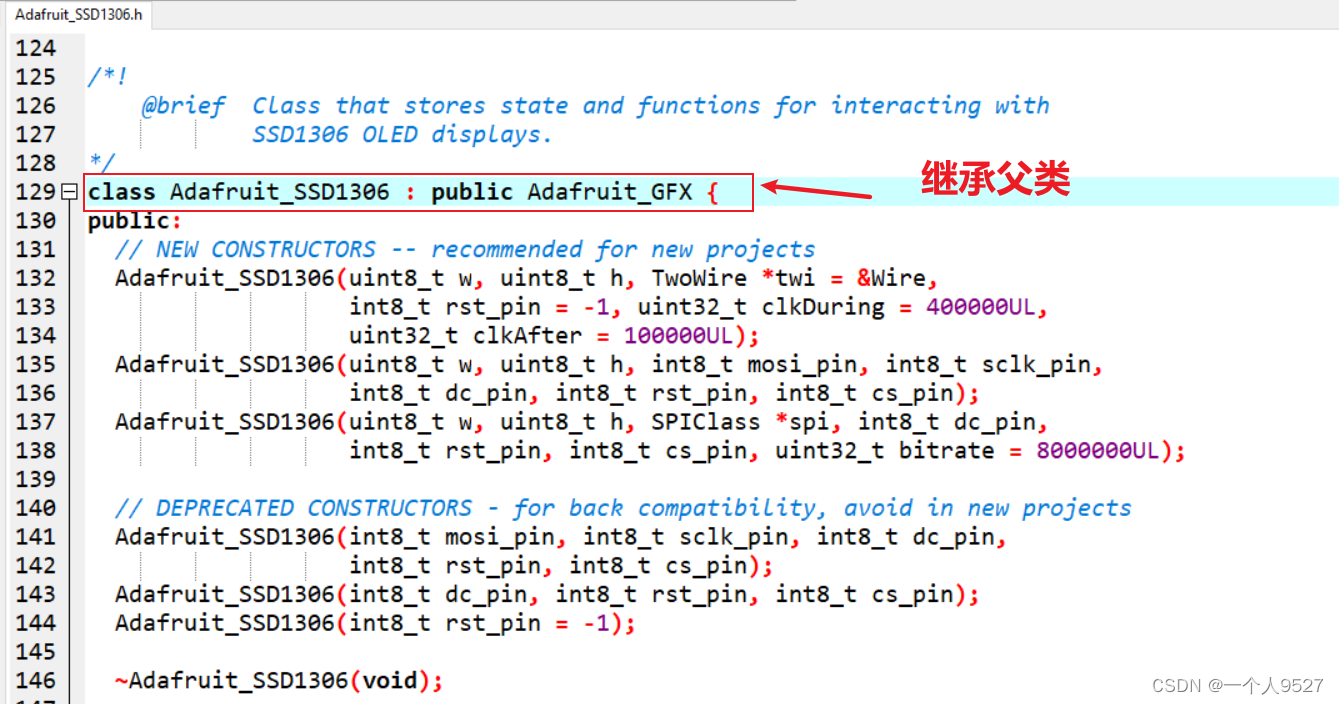

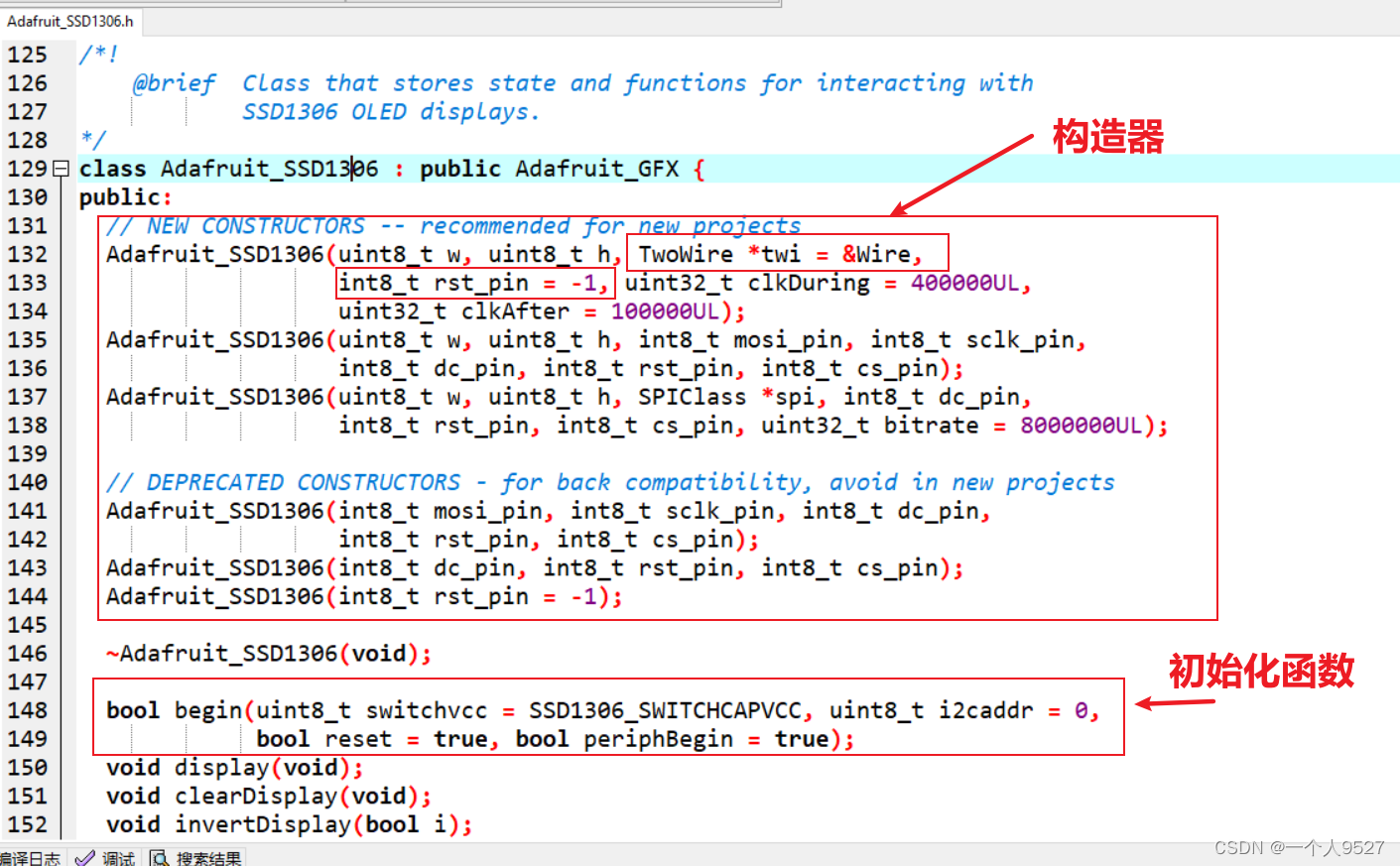

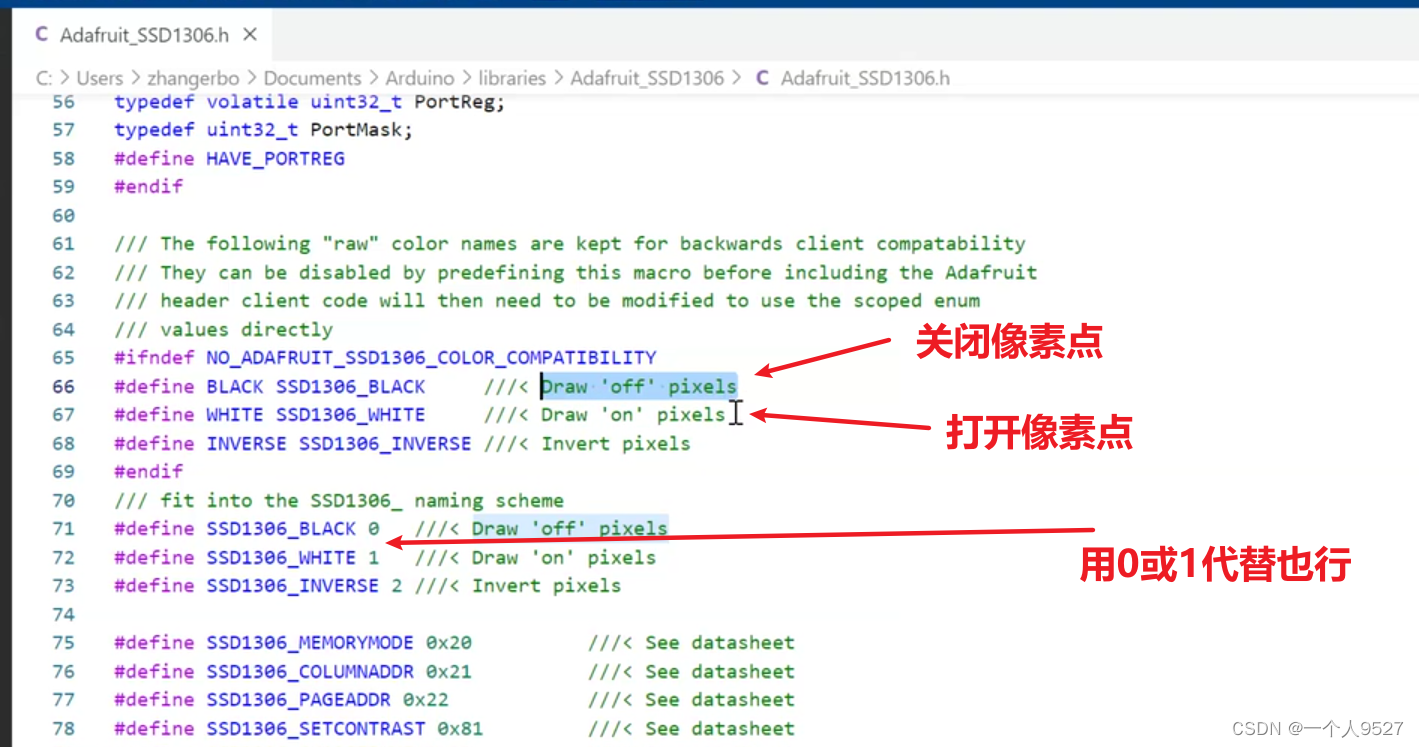

 下面我们看一下源码:







128*64是像素点

 i2c就是IIC通信

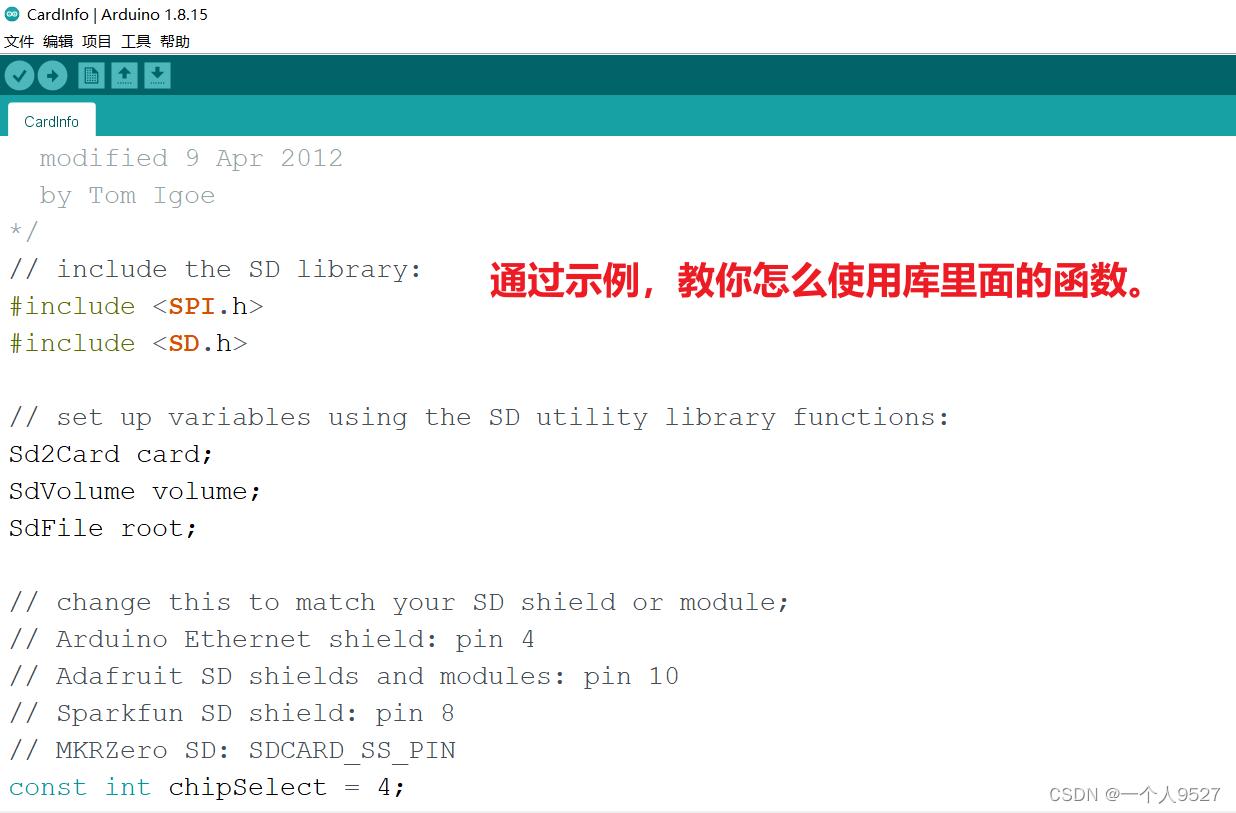

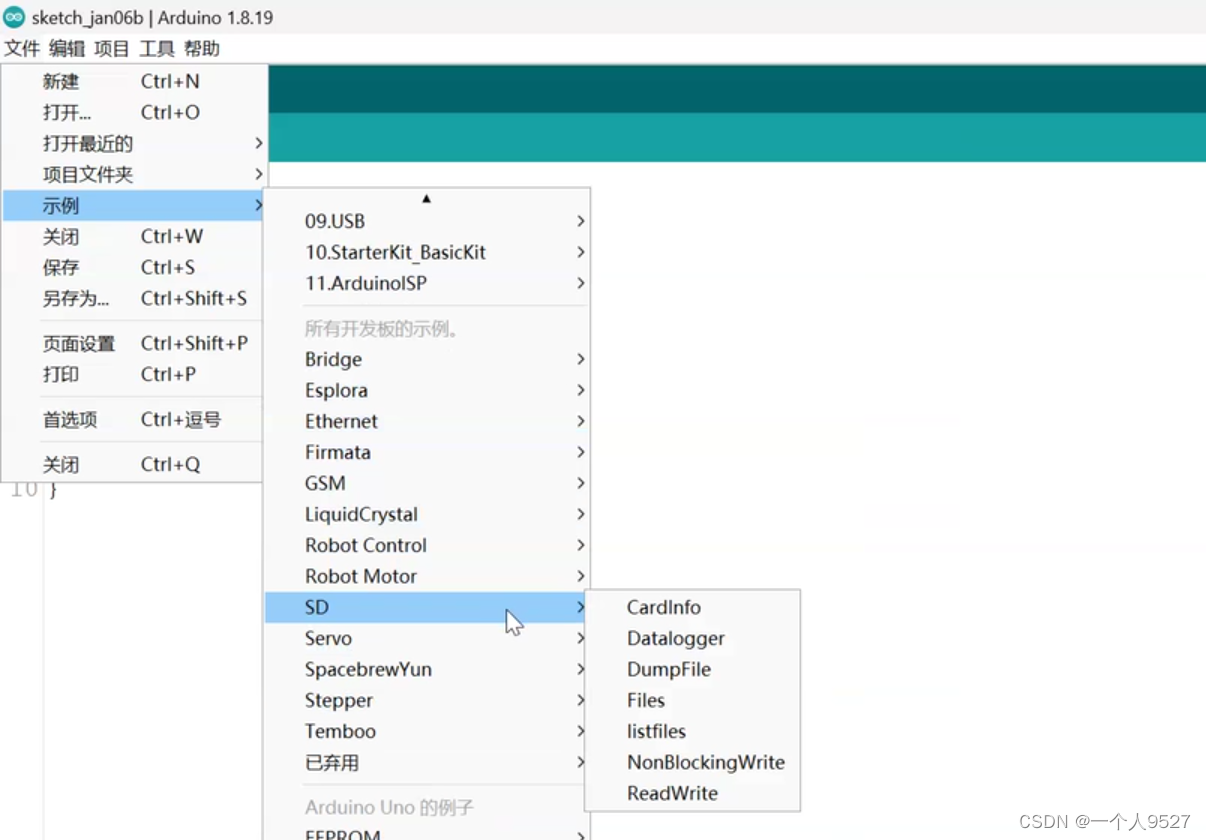

示例文件是只读文件,是不能修改的。

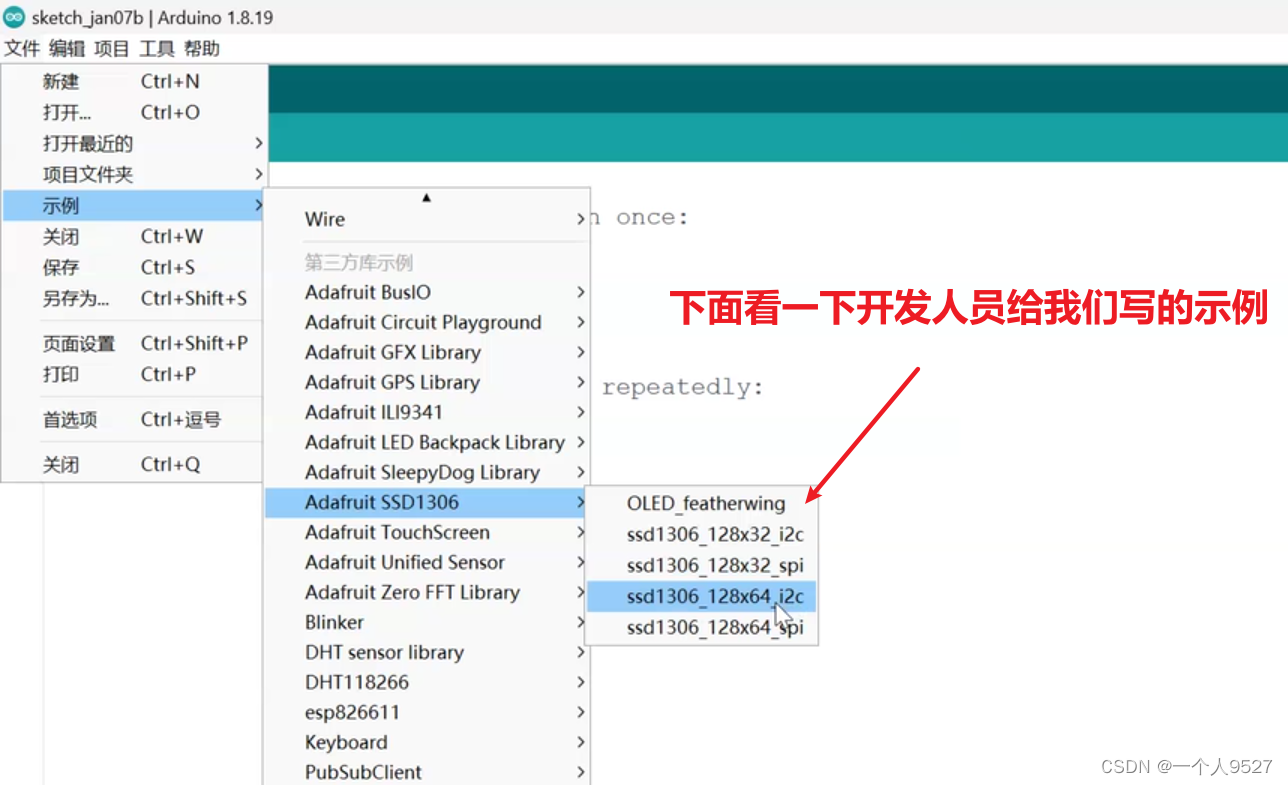

 上传之后就可以看到开发人员写的这个示例产生的一些图案。

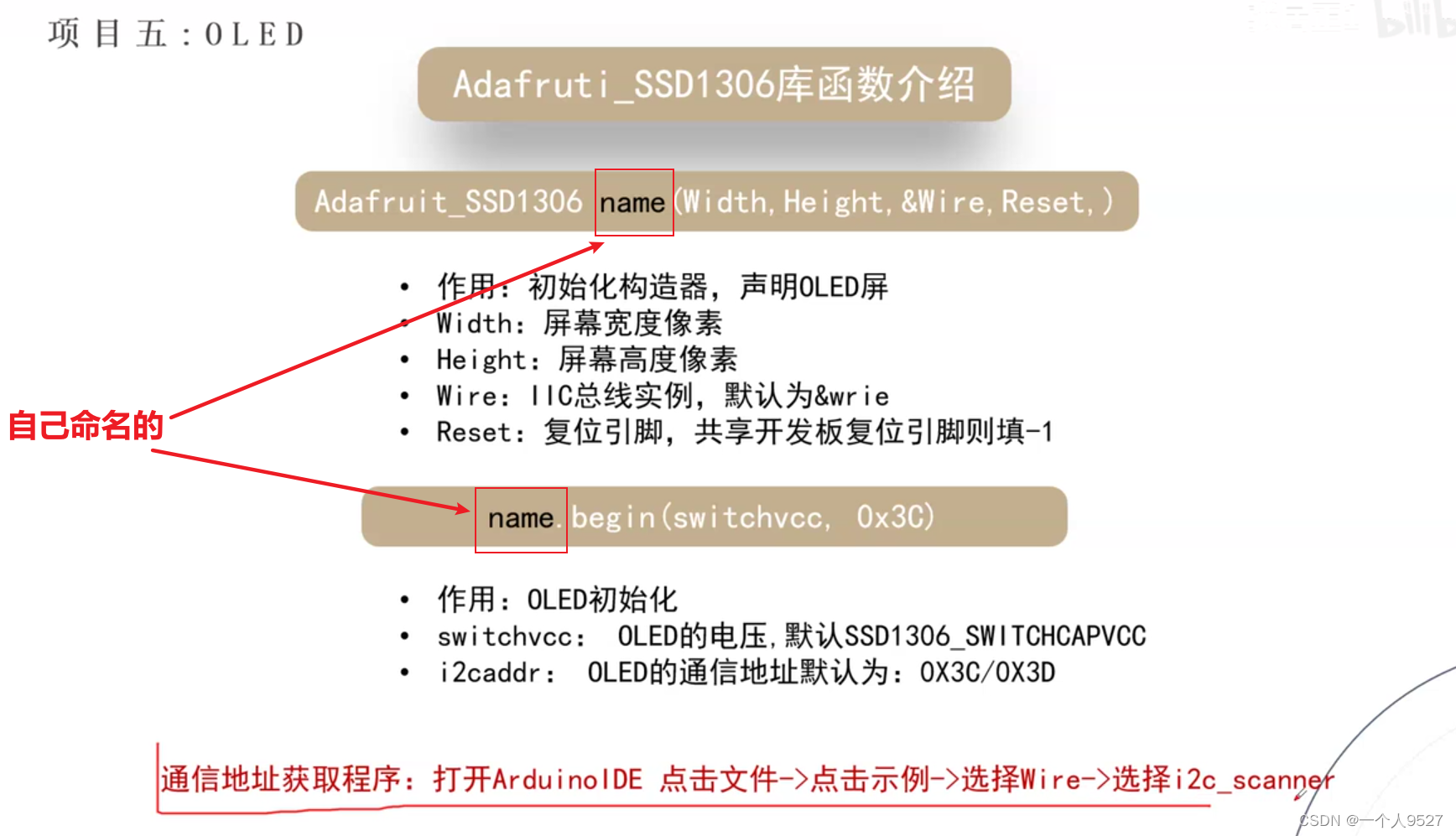

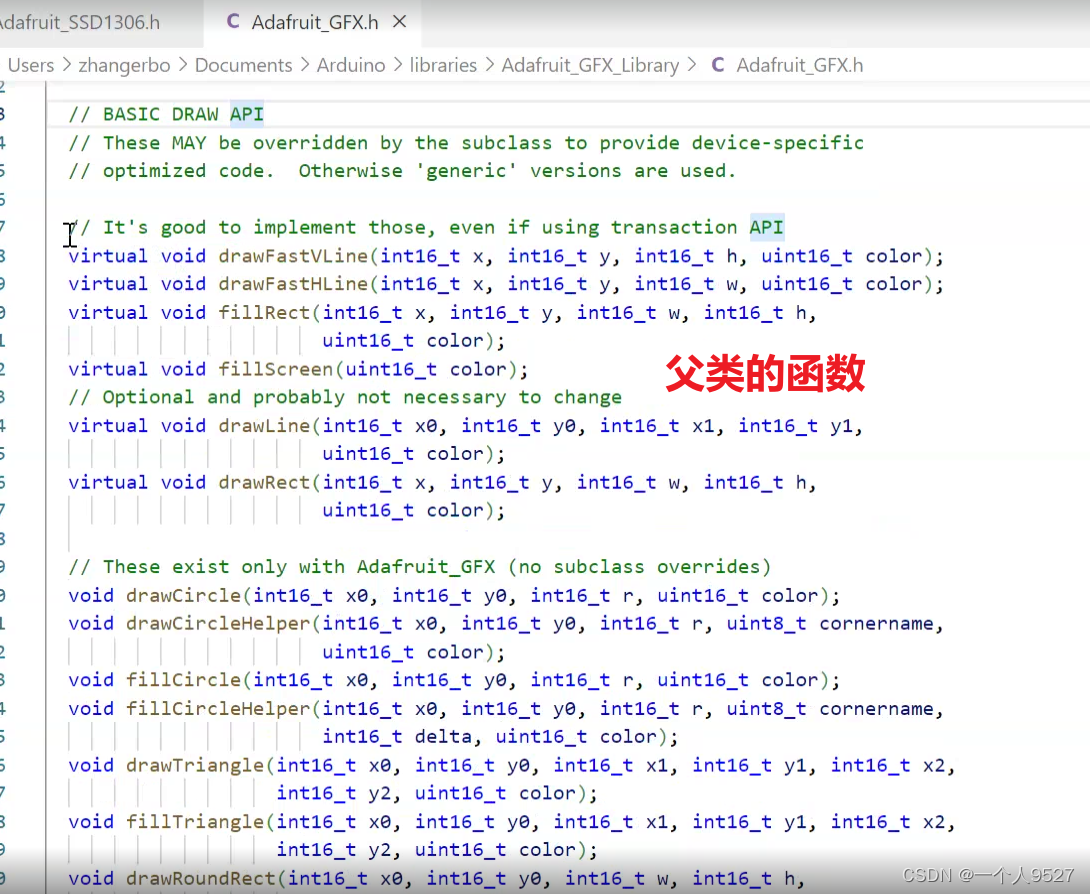

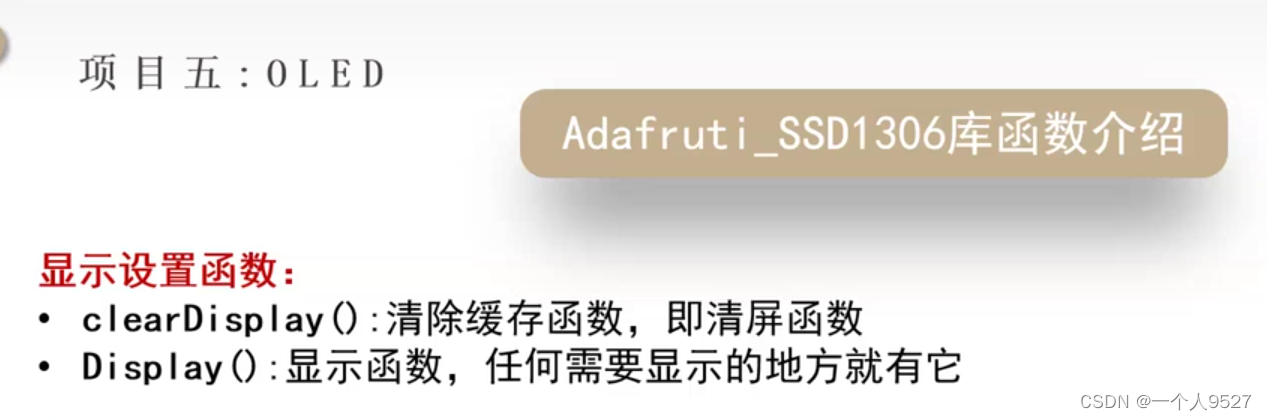

 库函数的介绍

数据先进缓存,再用显示函数,显示到屏幕。

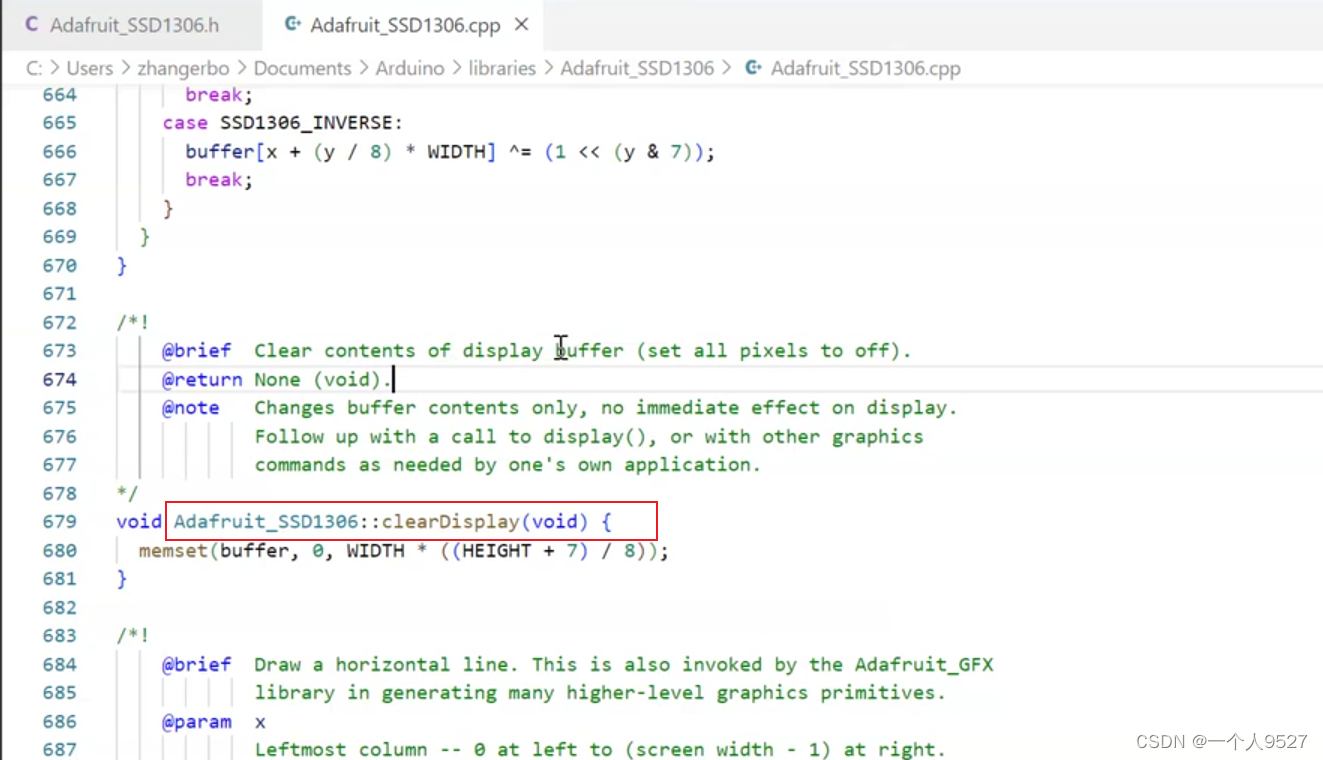

如果要清屏,先清缓存里面的数据,再调用显示函数就可以清屏了。

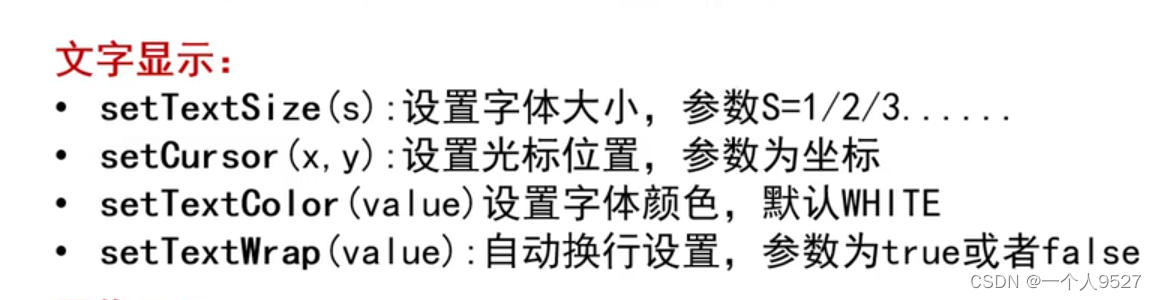

解释:

1、S越大,字体越大。

2、 坐标。

3、单色,只有白色。

 4、如果文字超出屏幕,会自动换行。

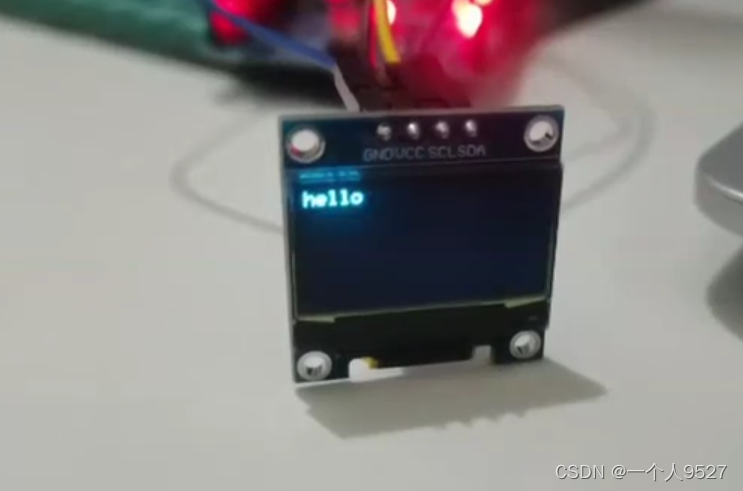

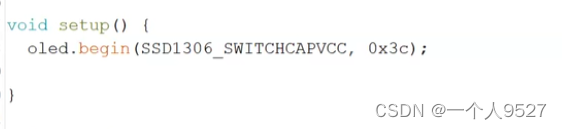

写一段代码演示一下



 改动一下:

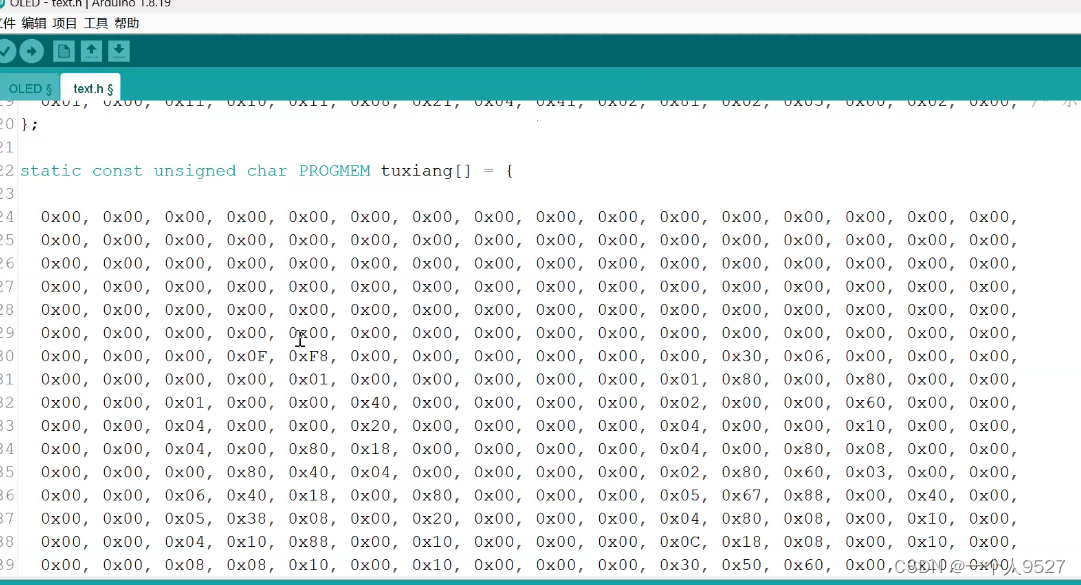

 中文汉字、字符不能用文字显示,但是我们可以用图像显示。

(有其他的库可以文字显示,但是太大了,存不下,不适合)

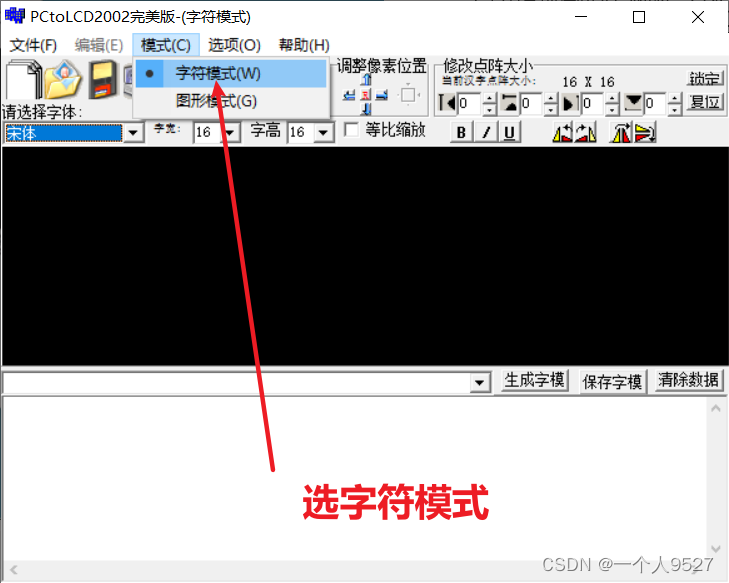

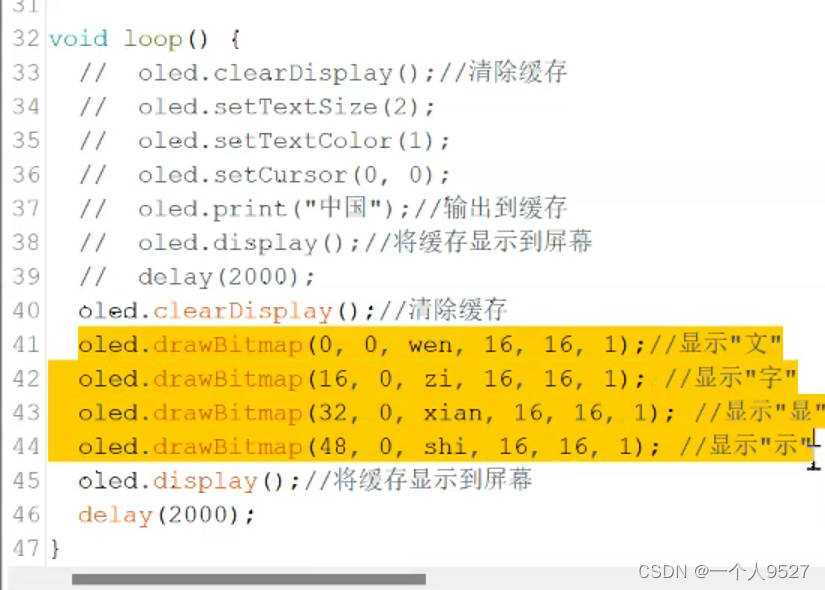

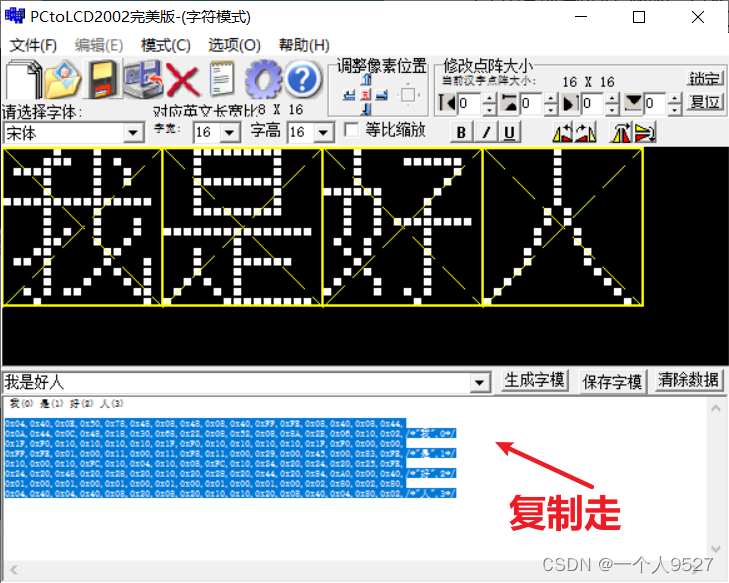

显示汉字

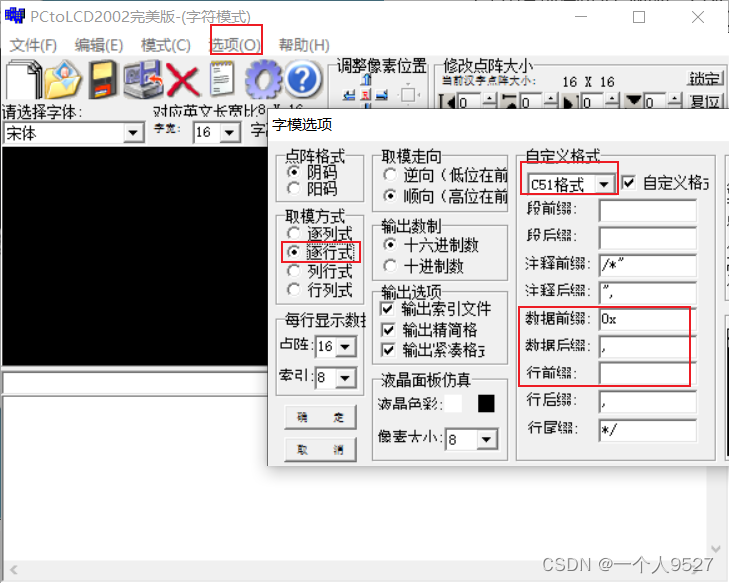

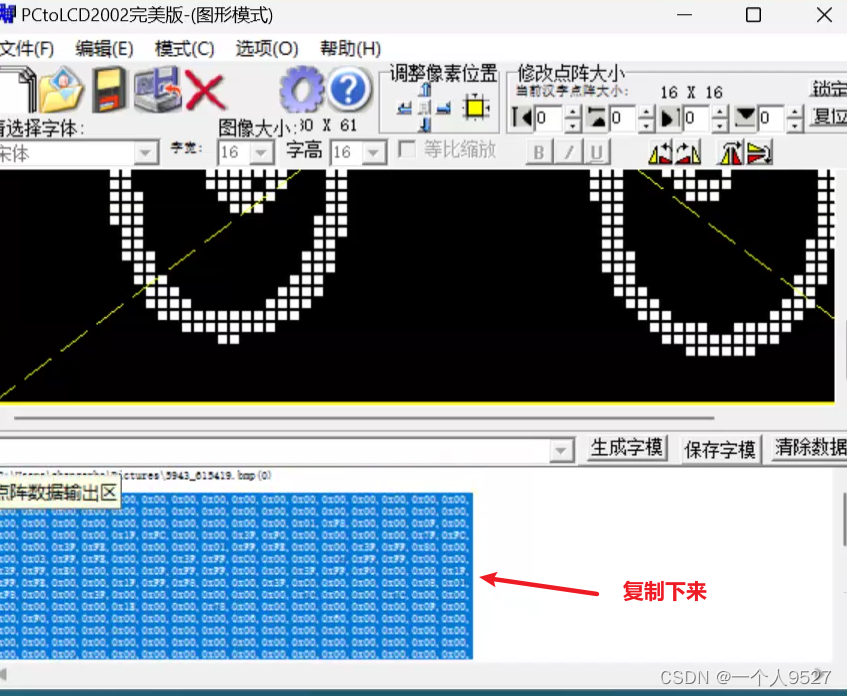

 OLED取模软件链接:https://pan.baidu.com/s/1r6RaKvAlq4CaKTUjtngvtw
提取码:1234

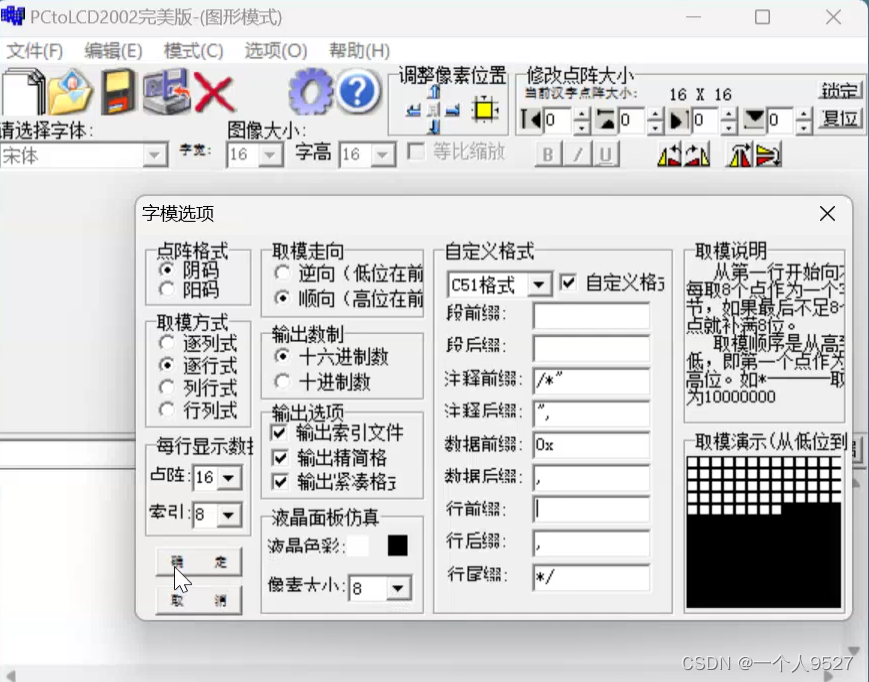

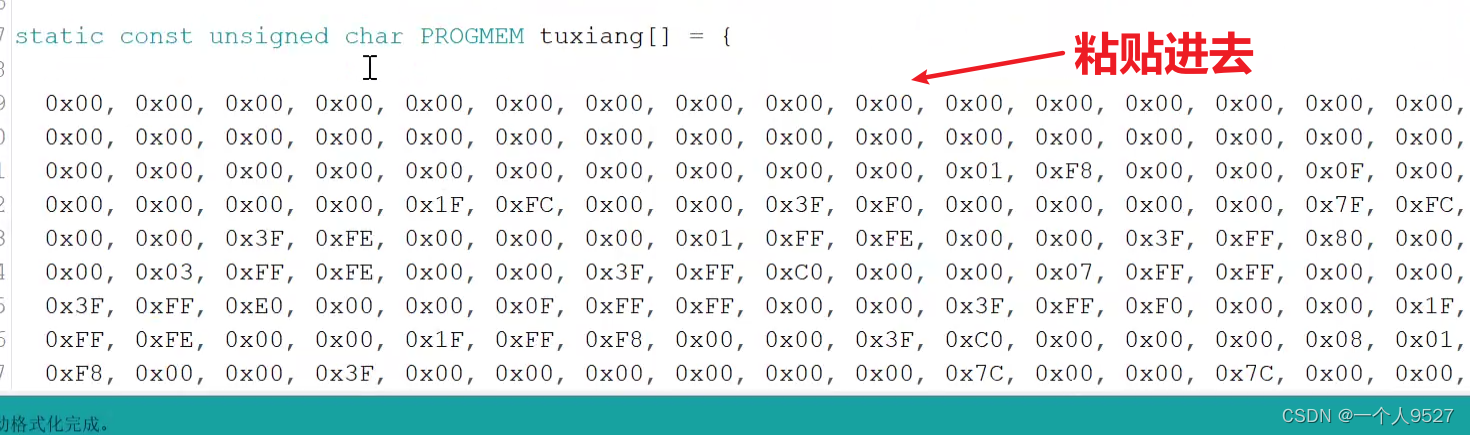

 改成上图,其他的基本不需要变。然后点确定。

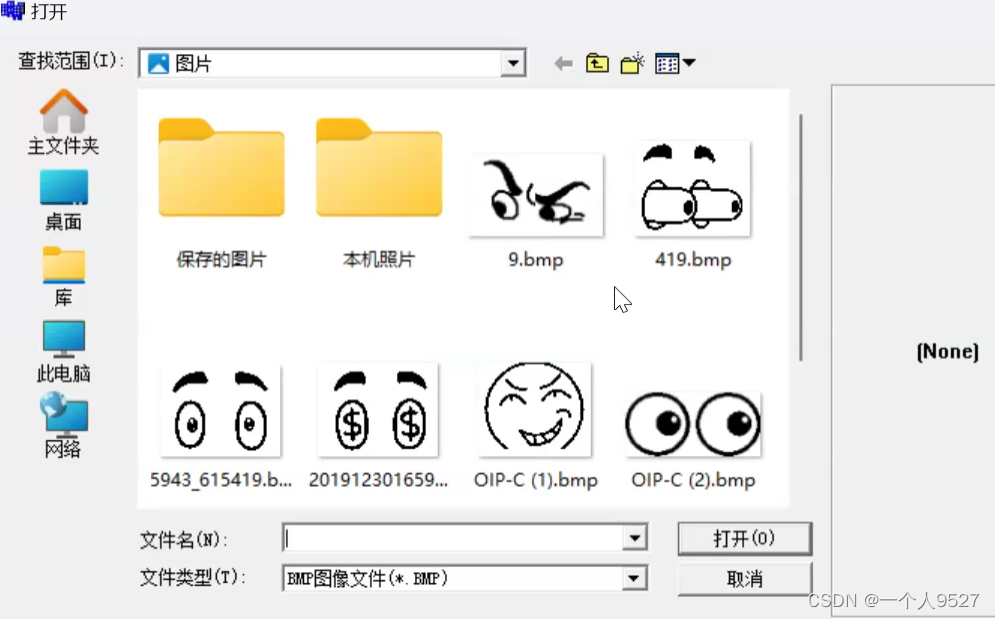

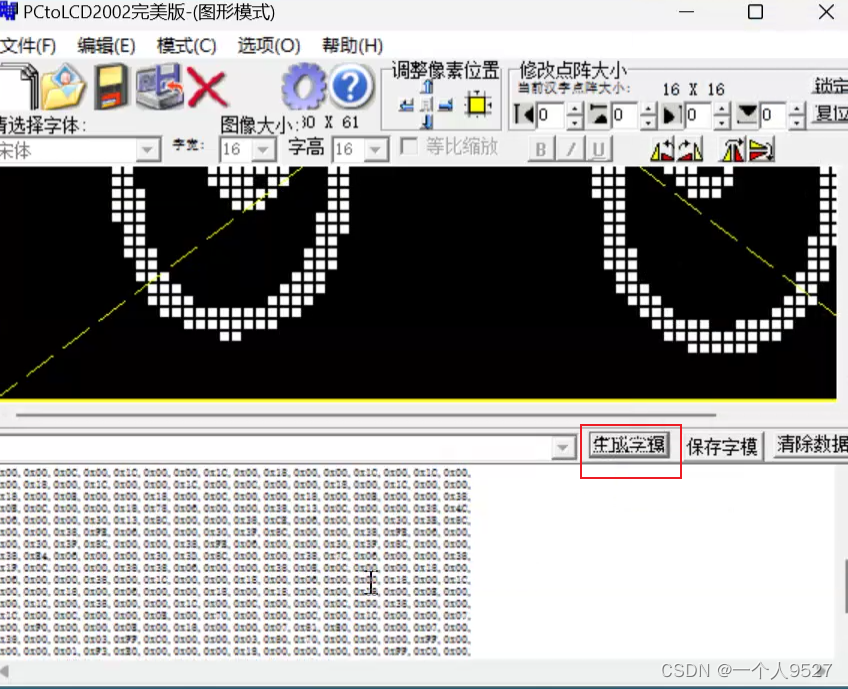

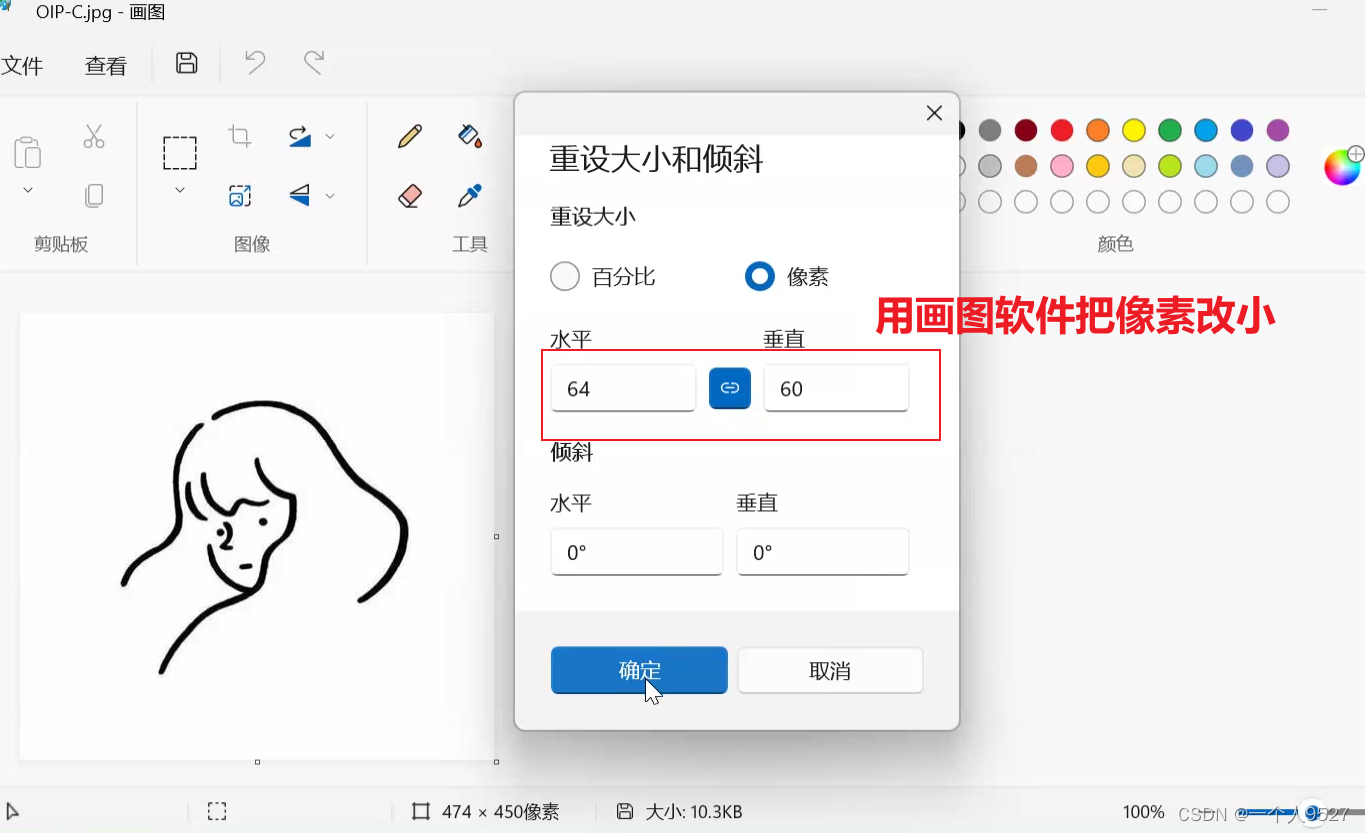

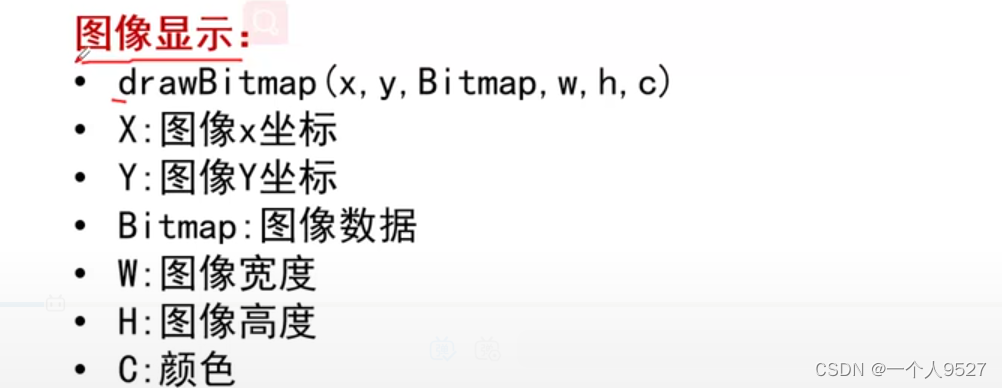

 图像显示

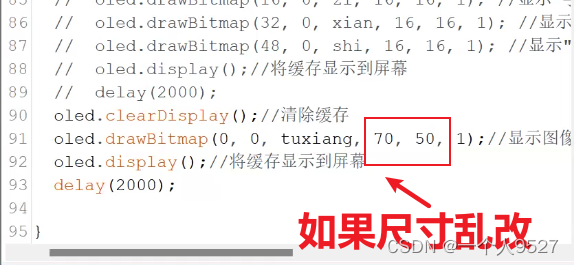

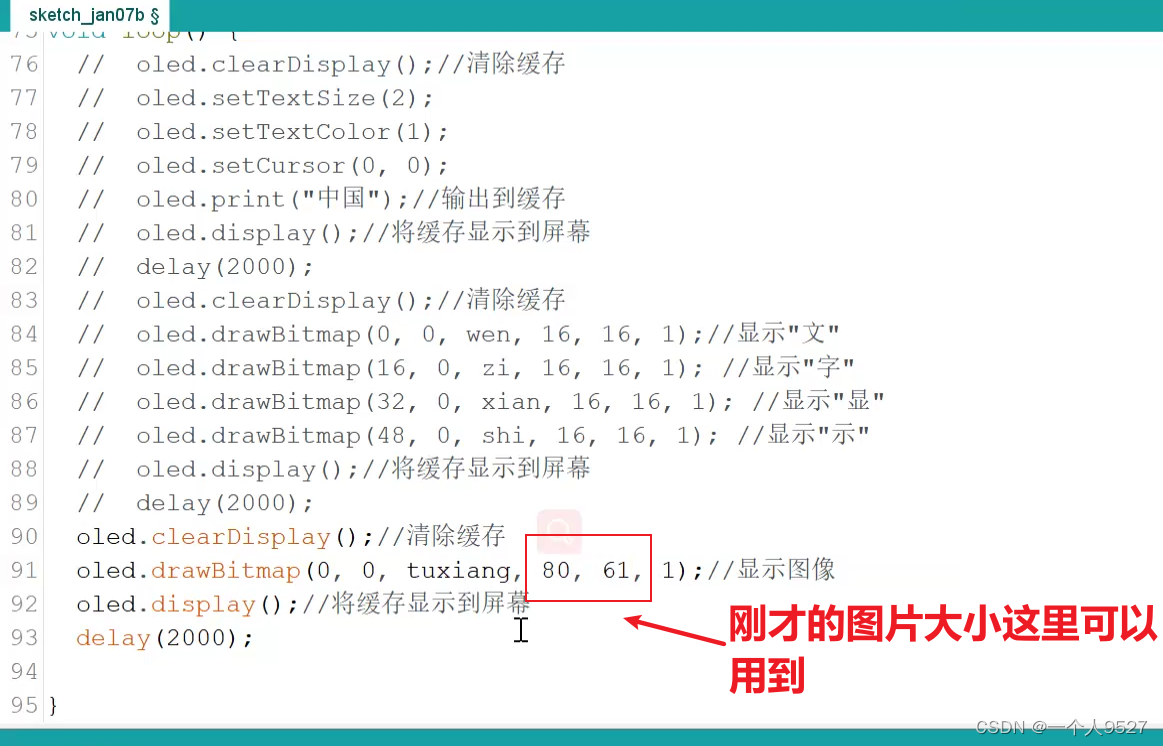

 其他的代码和上面一样的,不需要改动了。

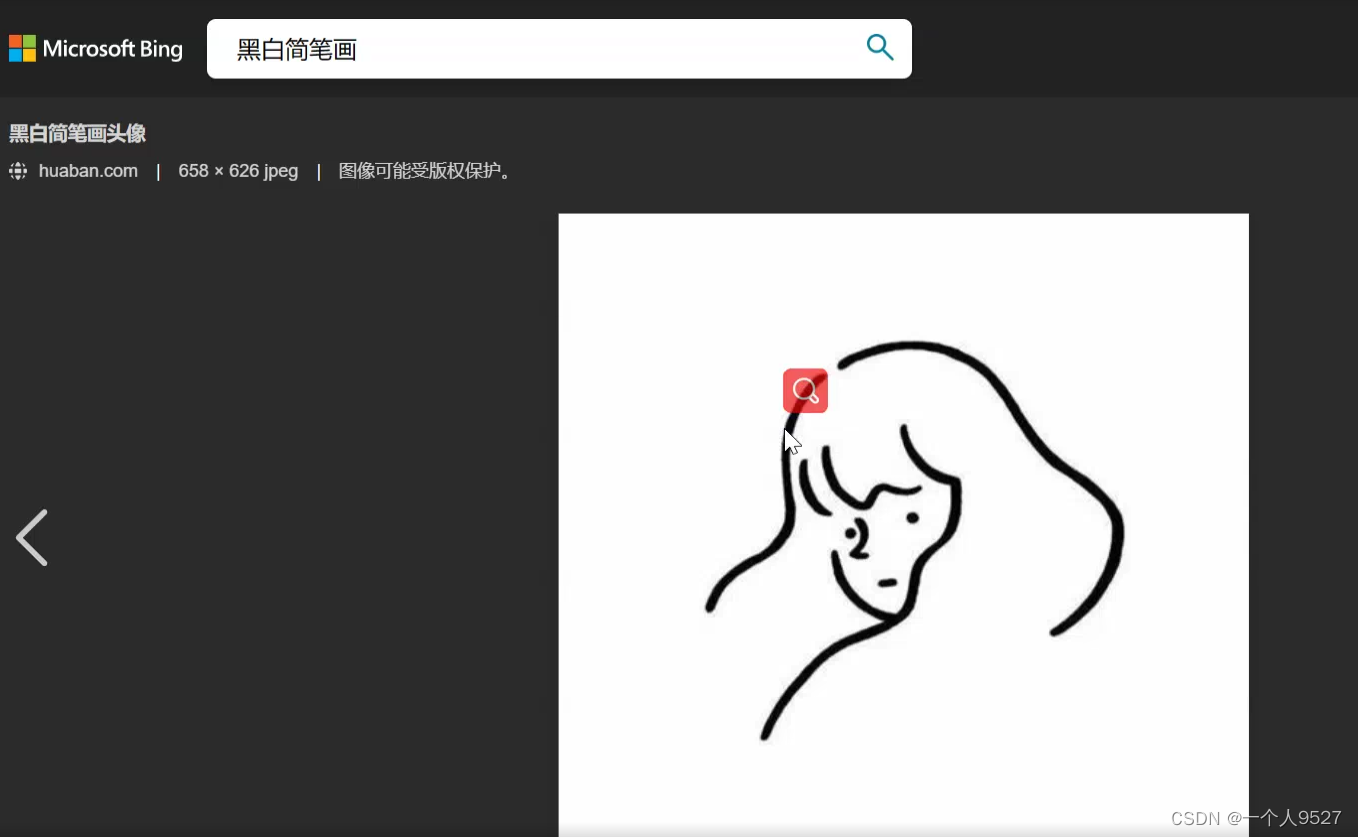

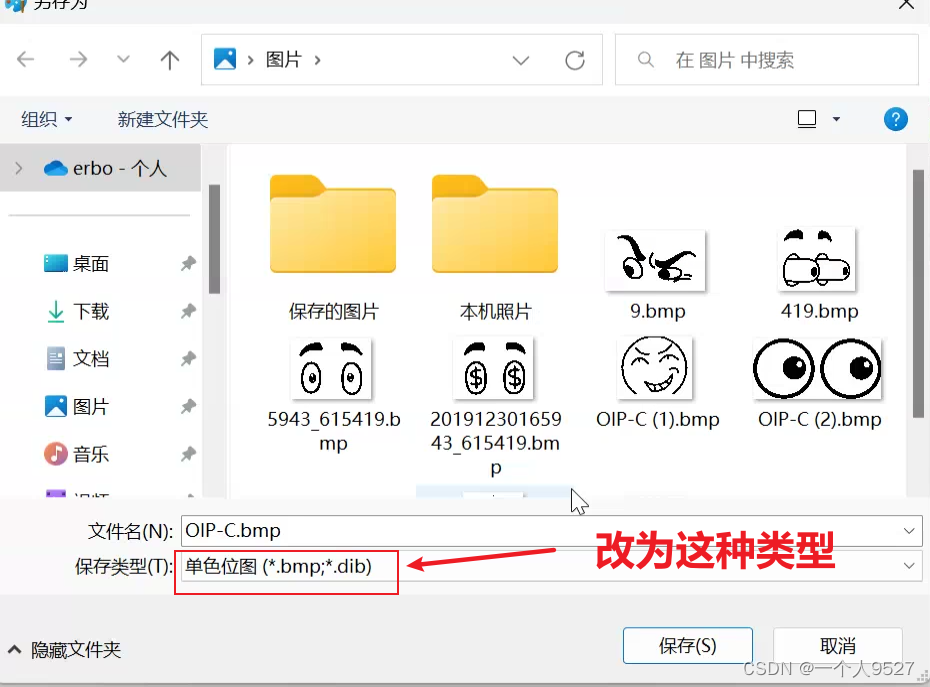

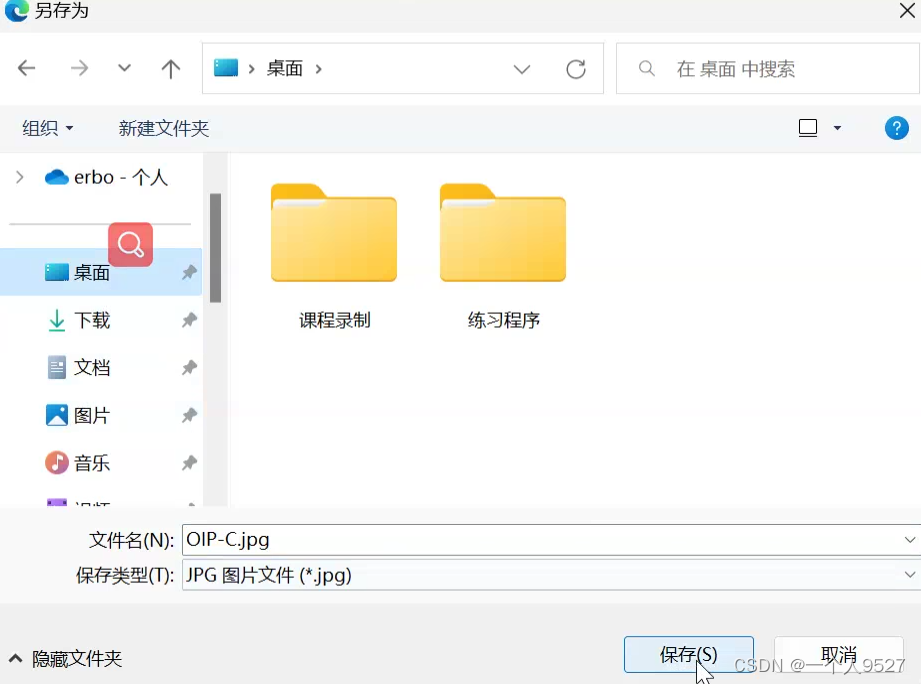

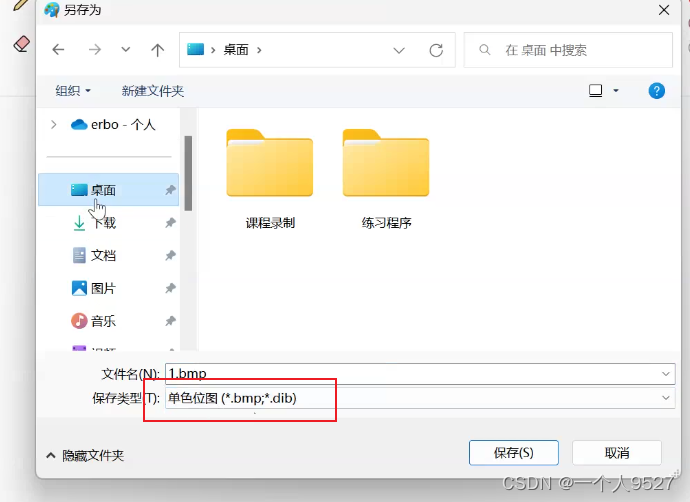

 如果找图像资源:

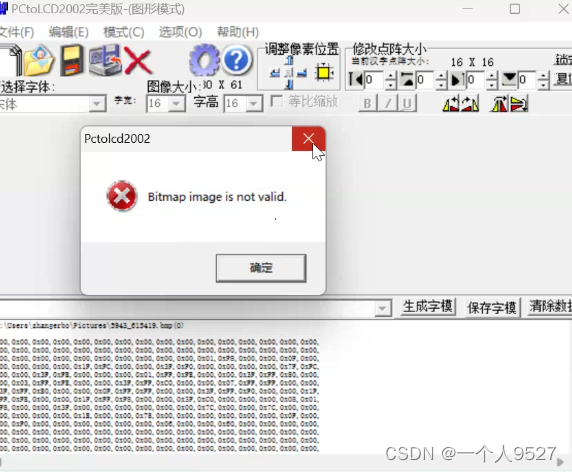

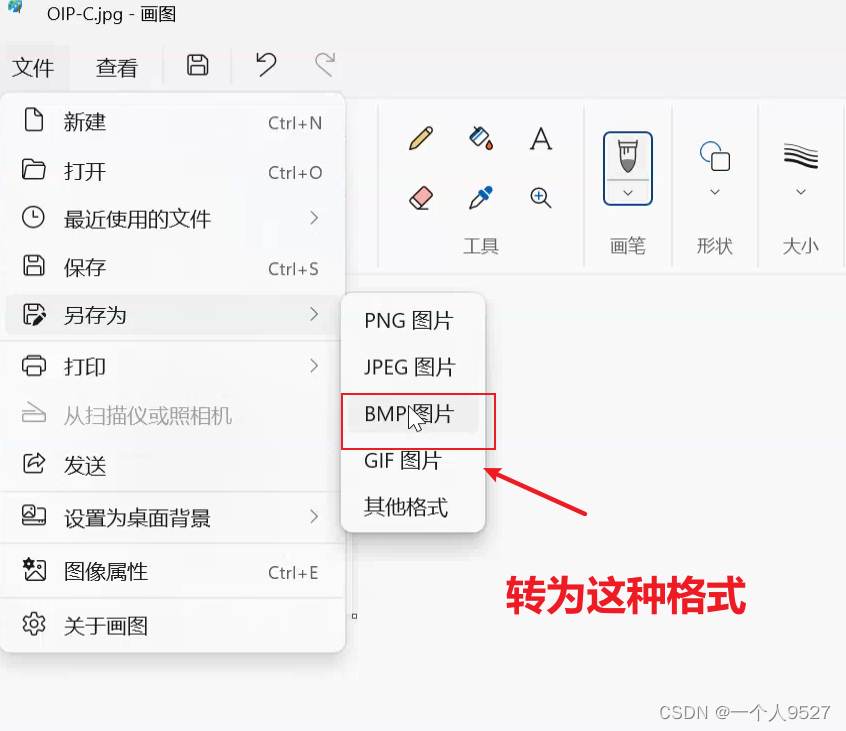

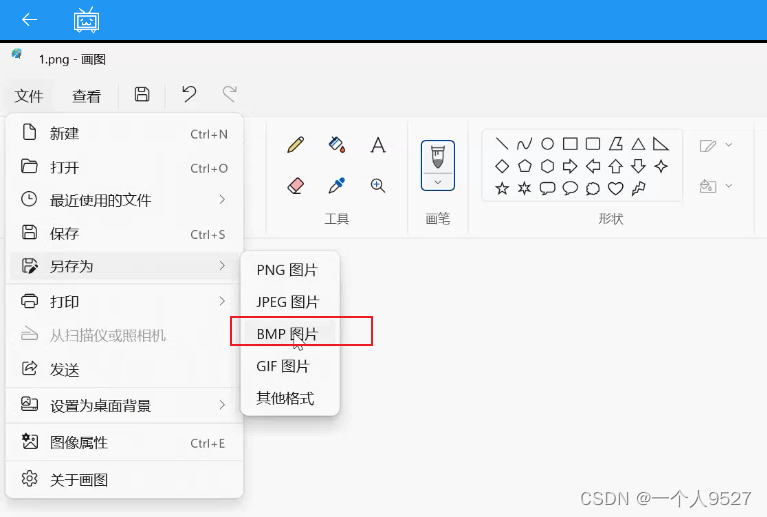

如果是png格式的,会无法使用。

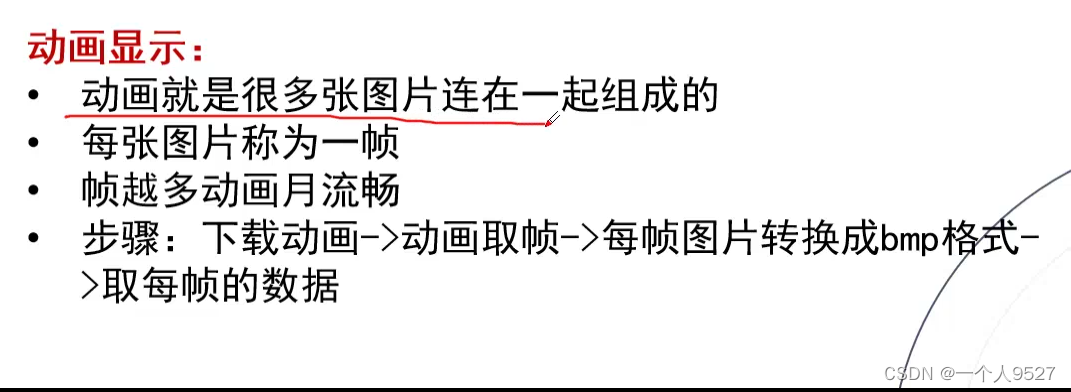

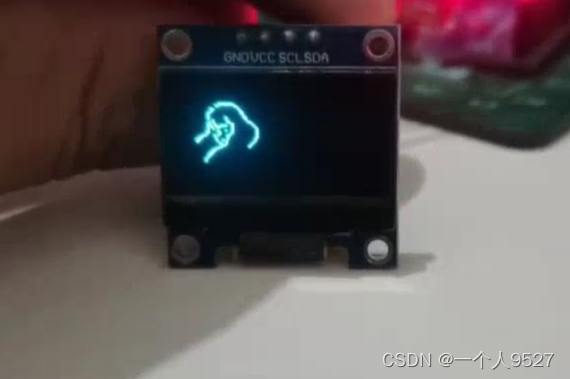

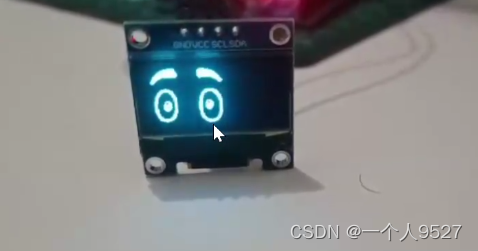

 动画显示

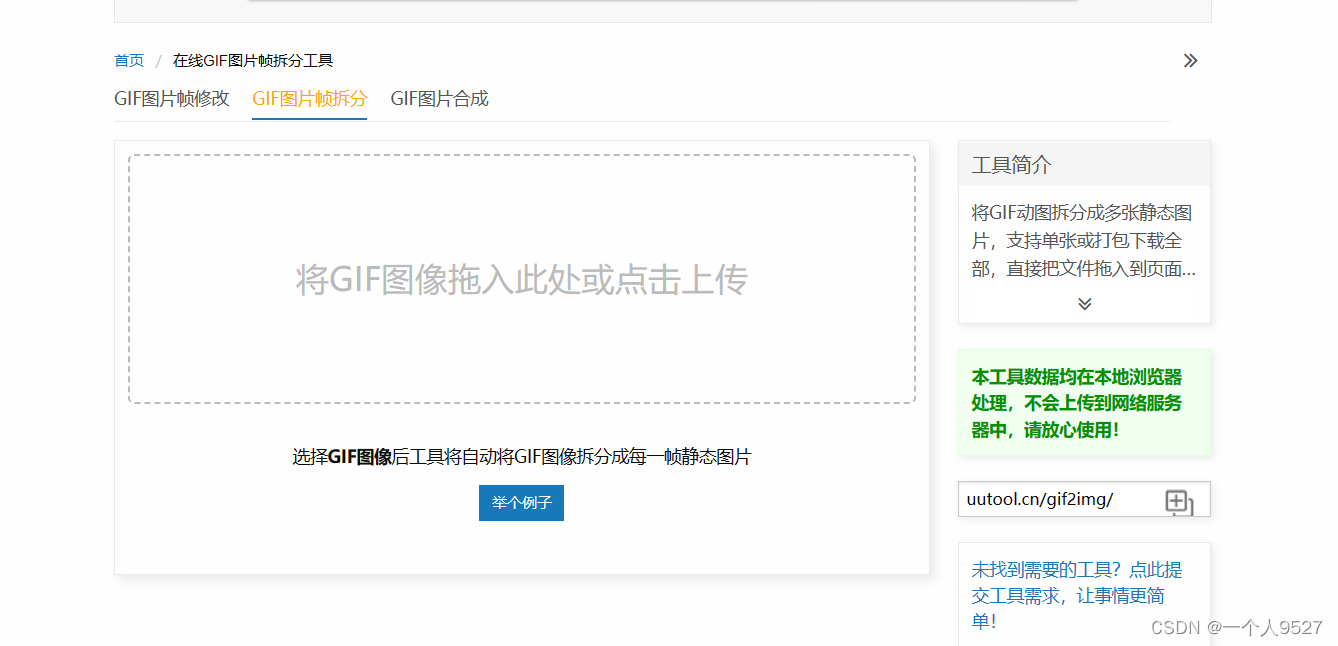

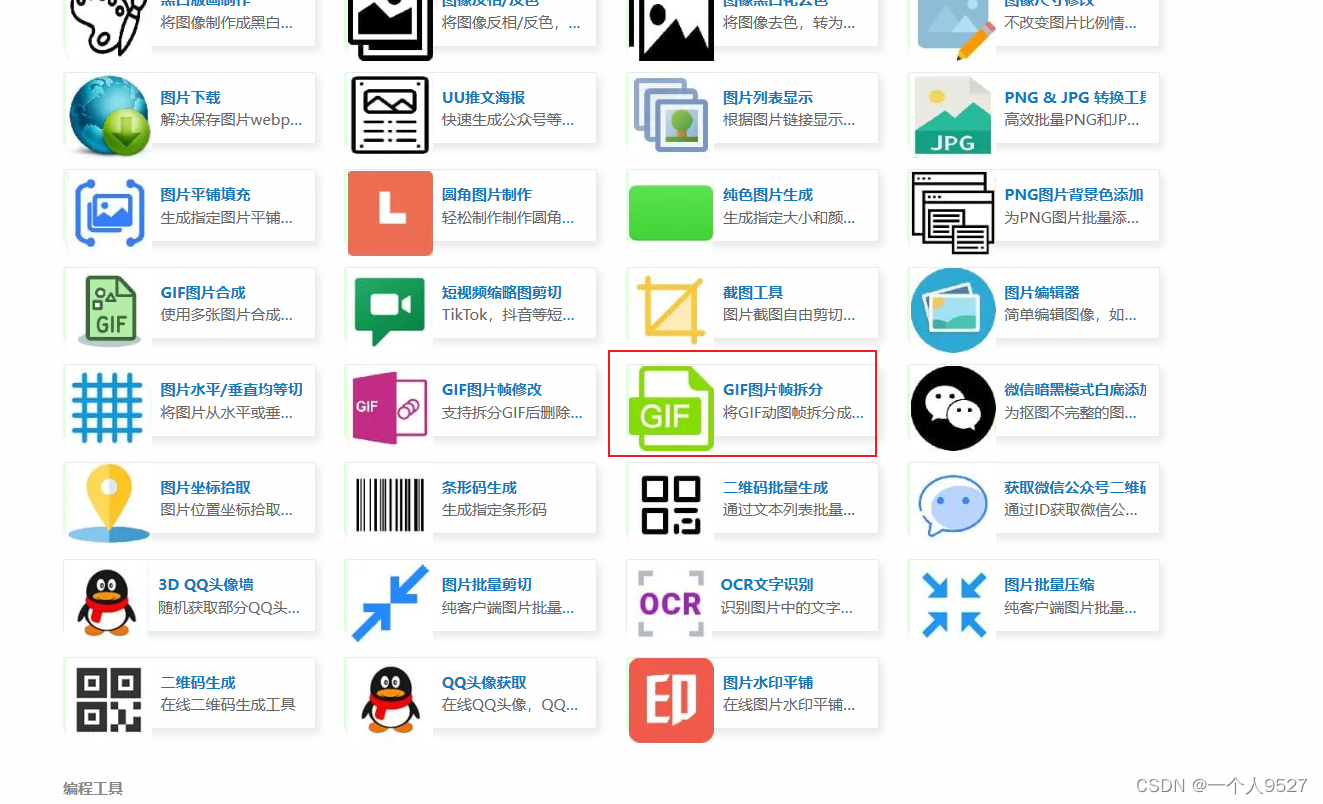

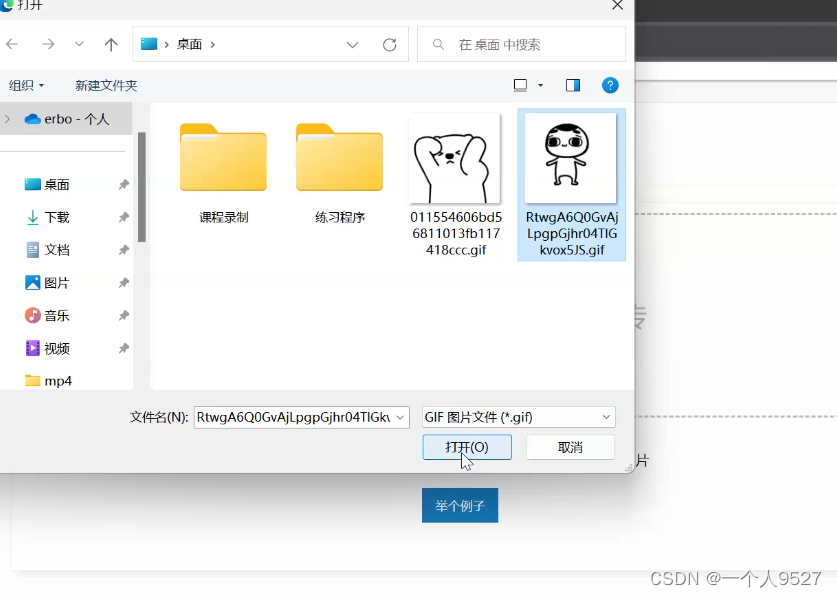

 进入网站:uutool.cn

往下拉,找到

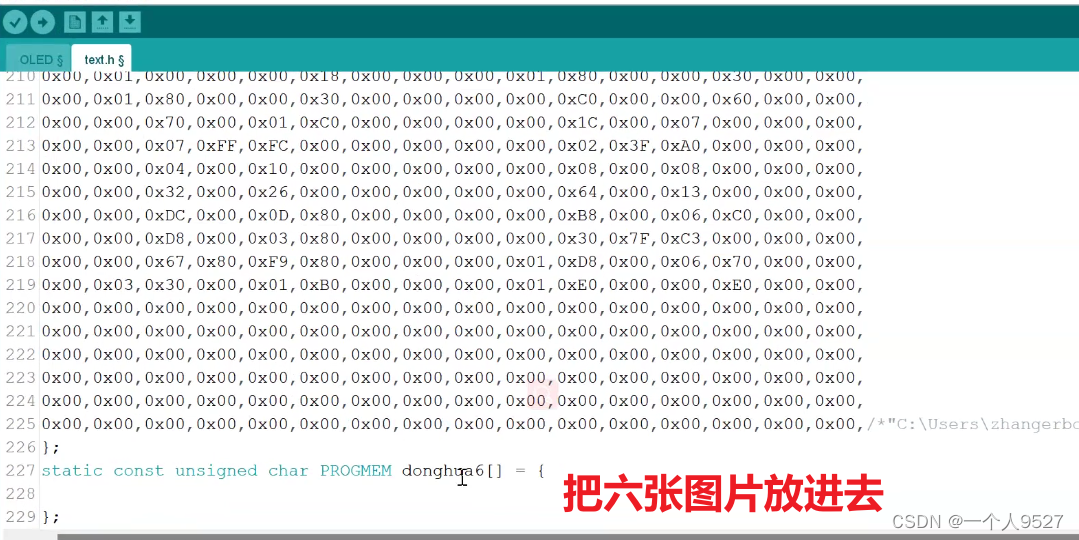

 剩下几张图片也都这样处理



 基本上不需要改动了

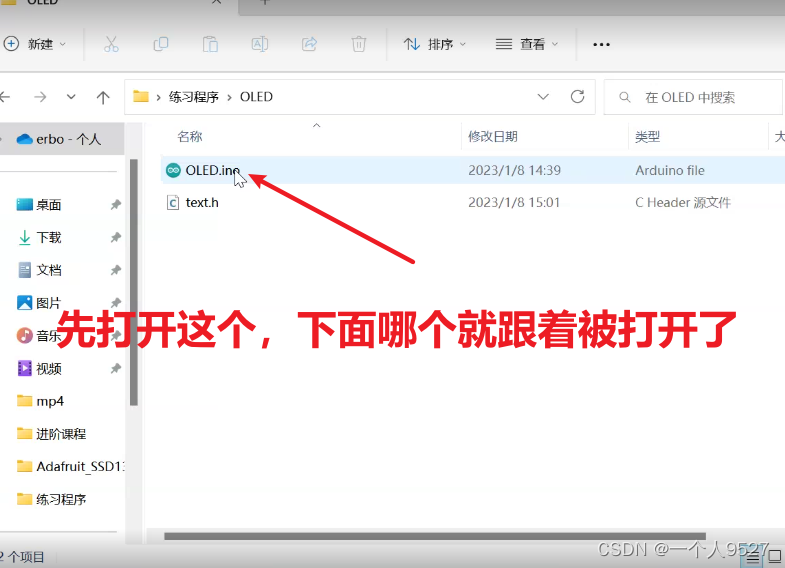

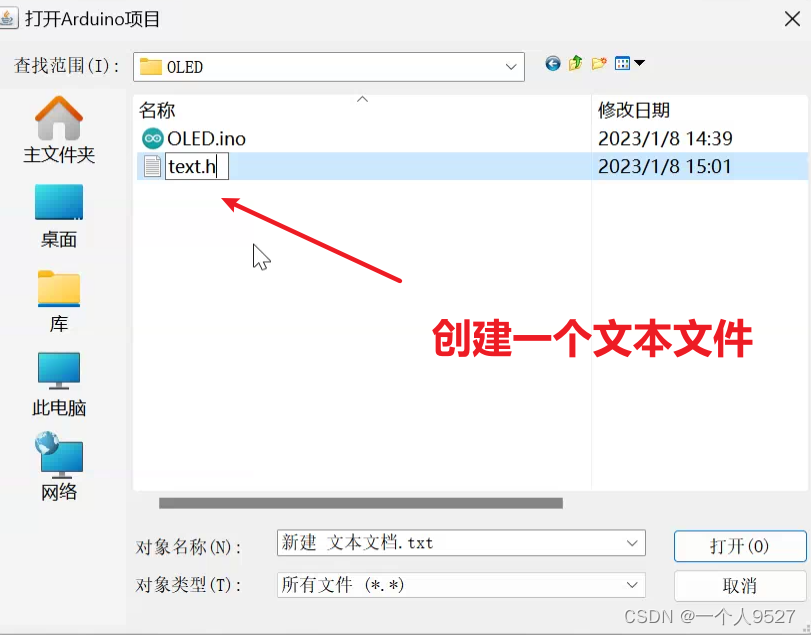

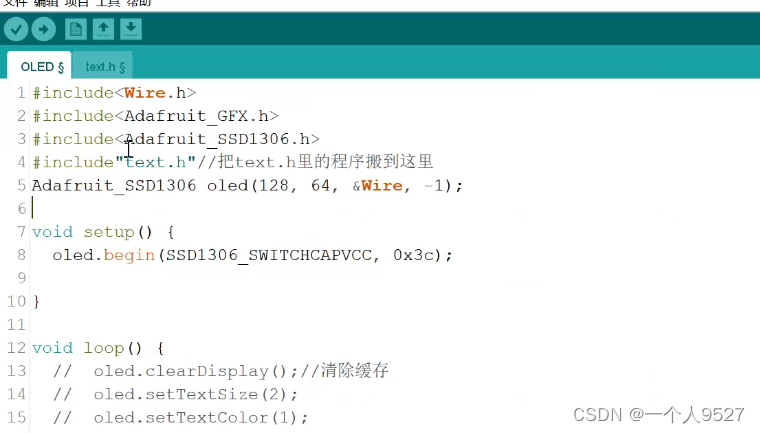

 自己写的库文件用引号

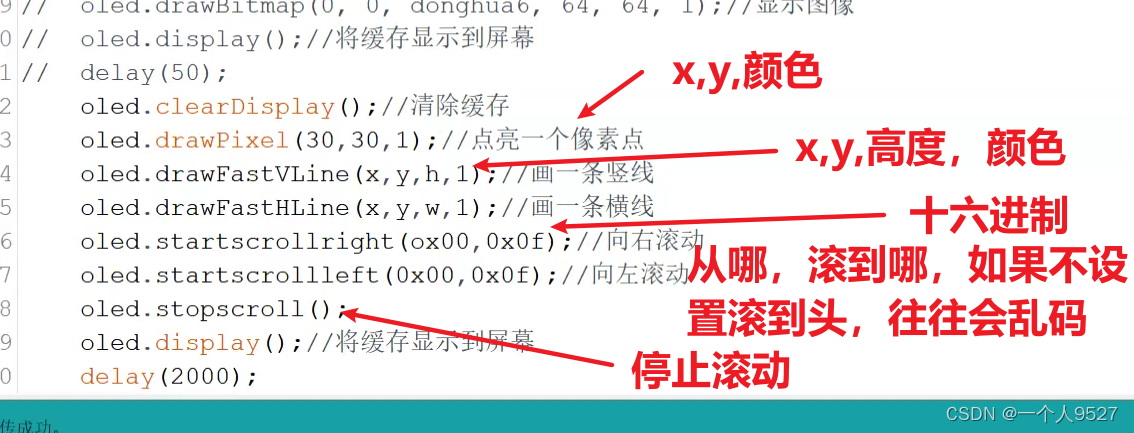

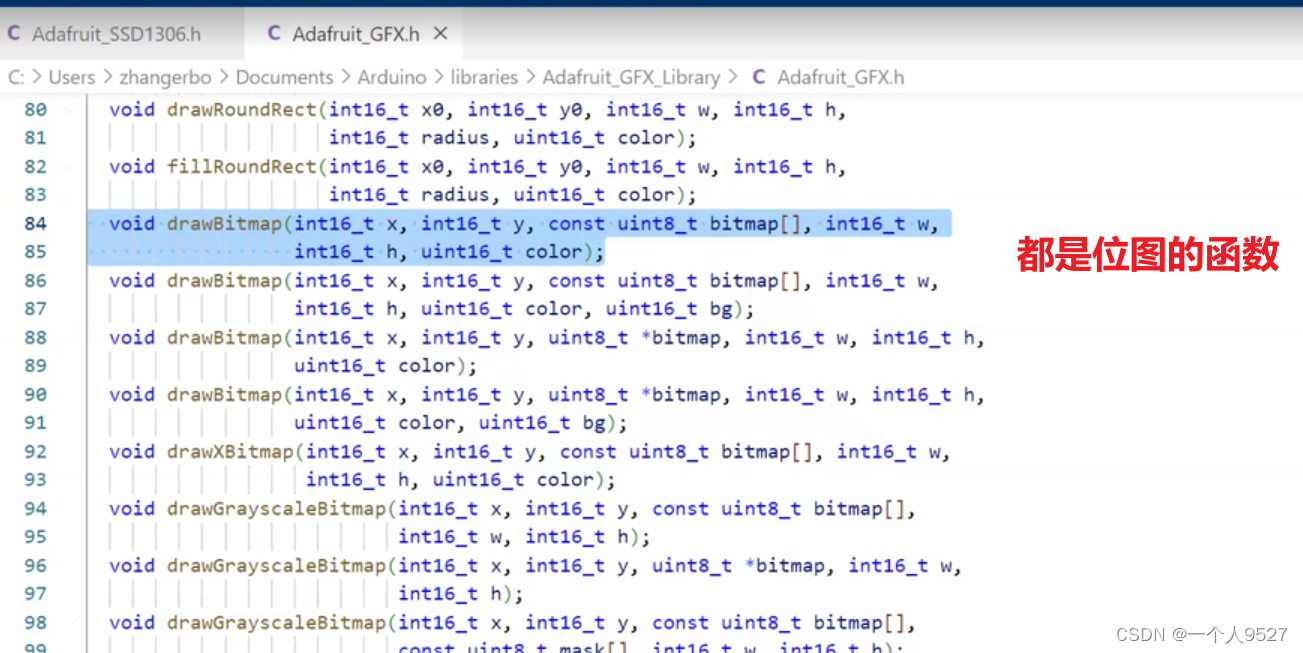

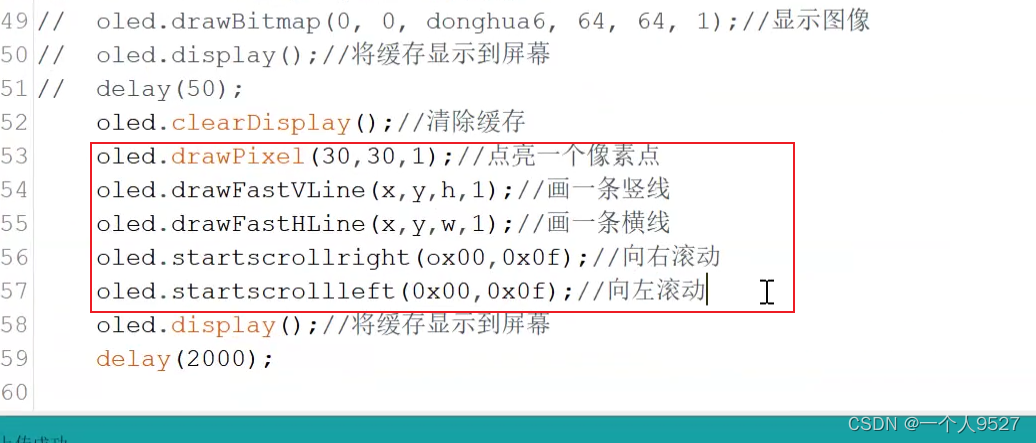

 一些函数的讲解

​​​​​​(16条消息) 深入学习 OLED Adafruit_SSD1306库(8266+arduino)_单片机菜鸟哥的博客-CSDN博客









 百分之99的东西就都讲完了,函数不懂的可以去查。
