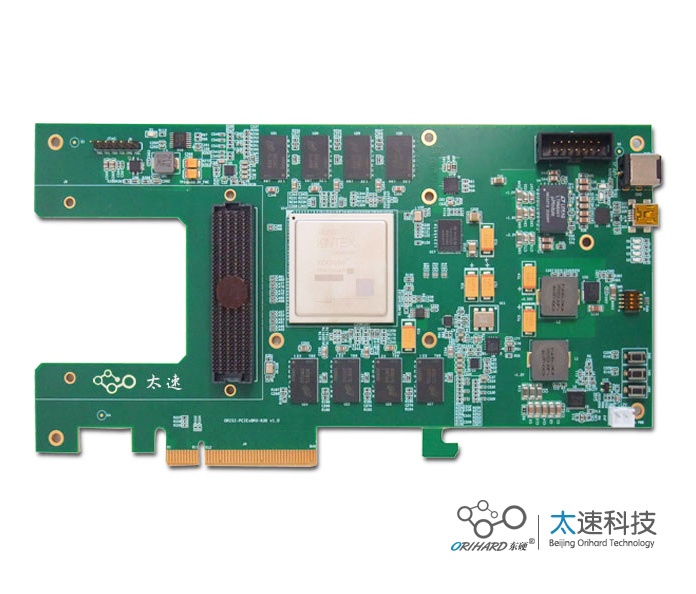

基于FMC的Kintex XCKU060高性能PCIe载板

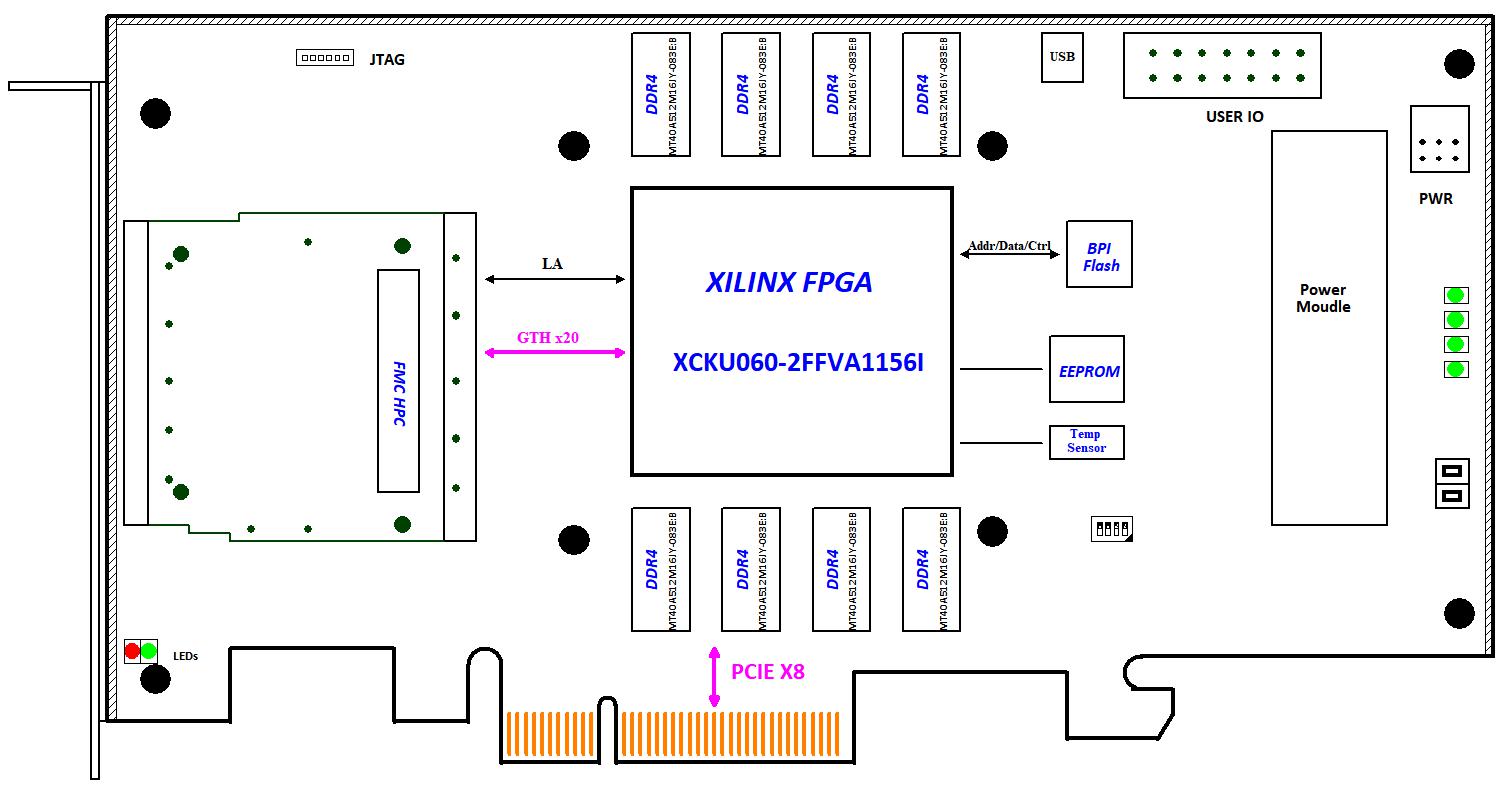

一、板卡概述

    板卡主控芯片采用Xilinx 公司的 Kintex UltraScale系列FPGA XCKU060-2FFVA1156。板载 2 组 64bit 的DDR4 SDRAM，每组容量2GB，可稳定运行在2400MT/s。支持PCIE Gen3 x8模式及一路FMC HPC接口。同时可提供 Windows，Linux 上位机驱动。



二、主要规格

  • ●  板载主处理器XCKU060-2FFVA1156I；
  • ●  两组 64Bit DDR4 SDRAM，每组容量 2GB；
  • ●  FPGA采用BPI 加载模式
  • ●  FMC 接口提供20对GTH和LA信号（非FMC+连接器）；
  • ●  预留 JTAG 和12个扩展IO，LVTTL 3.3V电平；
  • ●  支持利用 EEPROM 存储数据；
  • ●  电源时序控制和总功耗监控；
  • ●  板载温度传感器；
  • ●  支持 Micro USB 转接串口；
  • ●  支持 PCIe 3.0 X8 接口，支持与 PC 的高速数据交互功能；
  • ●  支持单独 12V 供电（脱离 PC 机）；
  • ●  标准 PCIe 全高半长 167.5 *111 mm。

三、产品应用

  • ● AD采集板卡，AI加速计算，光纤扩展，图像处理。

四、软件支持

  • ●  硬件、设计工具、 IP、以及预验证参考设计；
  • ●  演示DDR IP软件， PCIe XDMA传输；
  • ●  FMC 子卡演示程序。
