华为HCIE学习之Openstack neutron组件

创始人

2025-05-28 02:56:57

0次

文章目录

一、neutron架构
二、网络模式
- 1、local
- 2、flat
- 3、VLAN
- 4、VXLAN
- 5、GRE
- 备注：
三、cloud-init

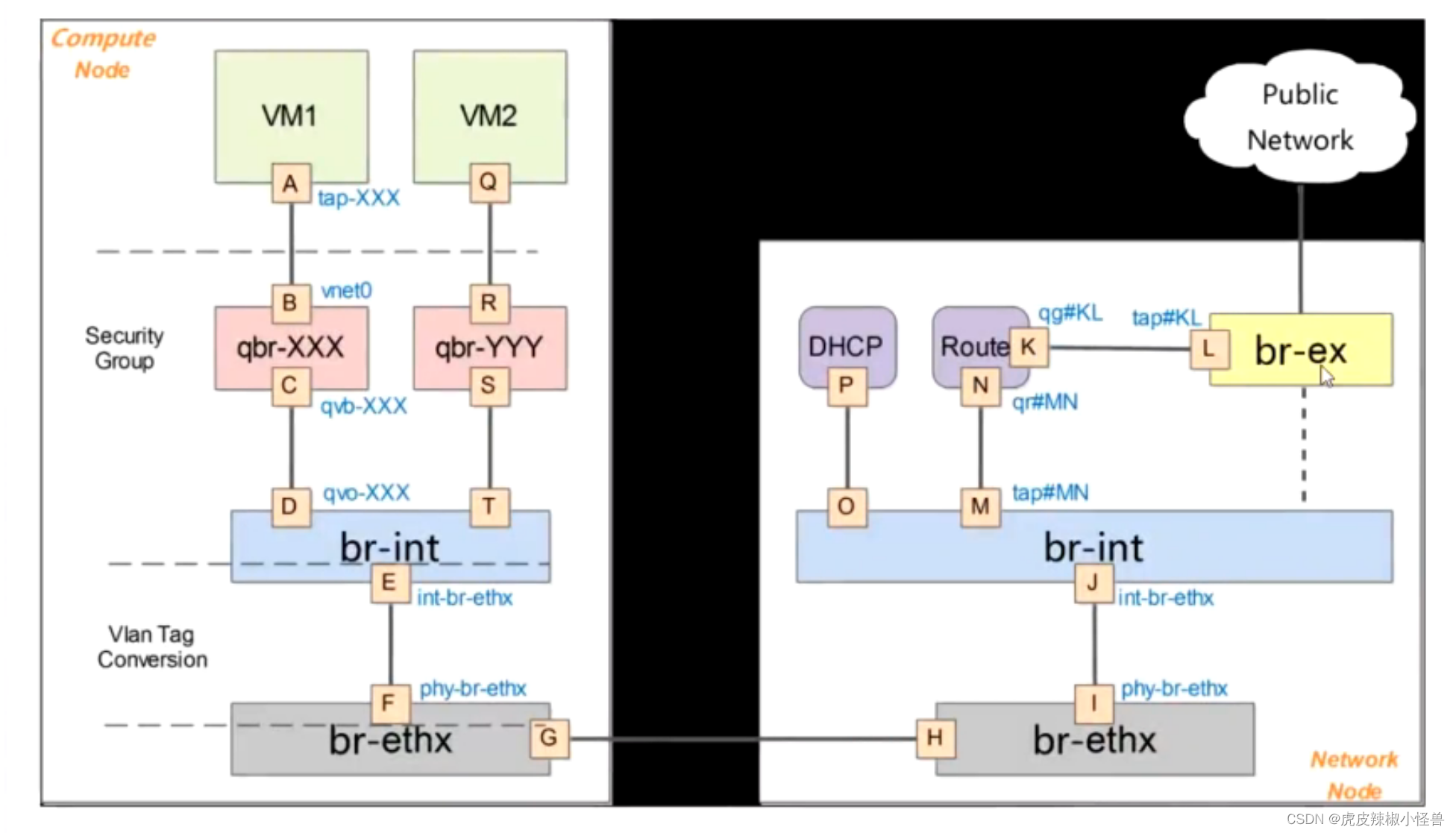

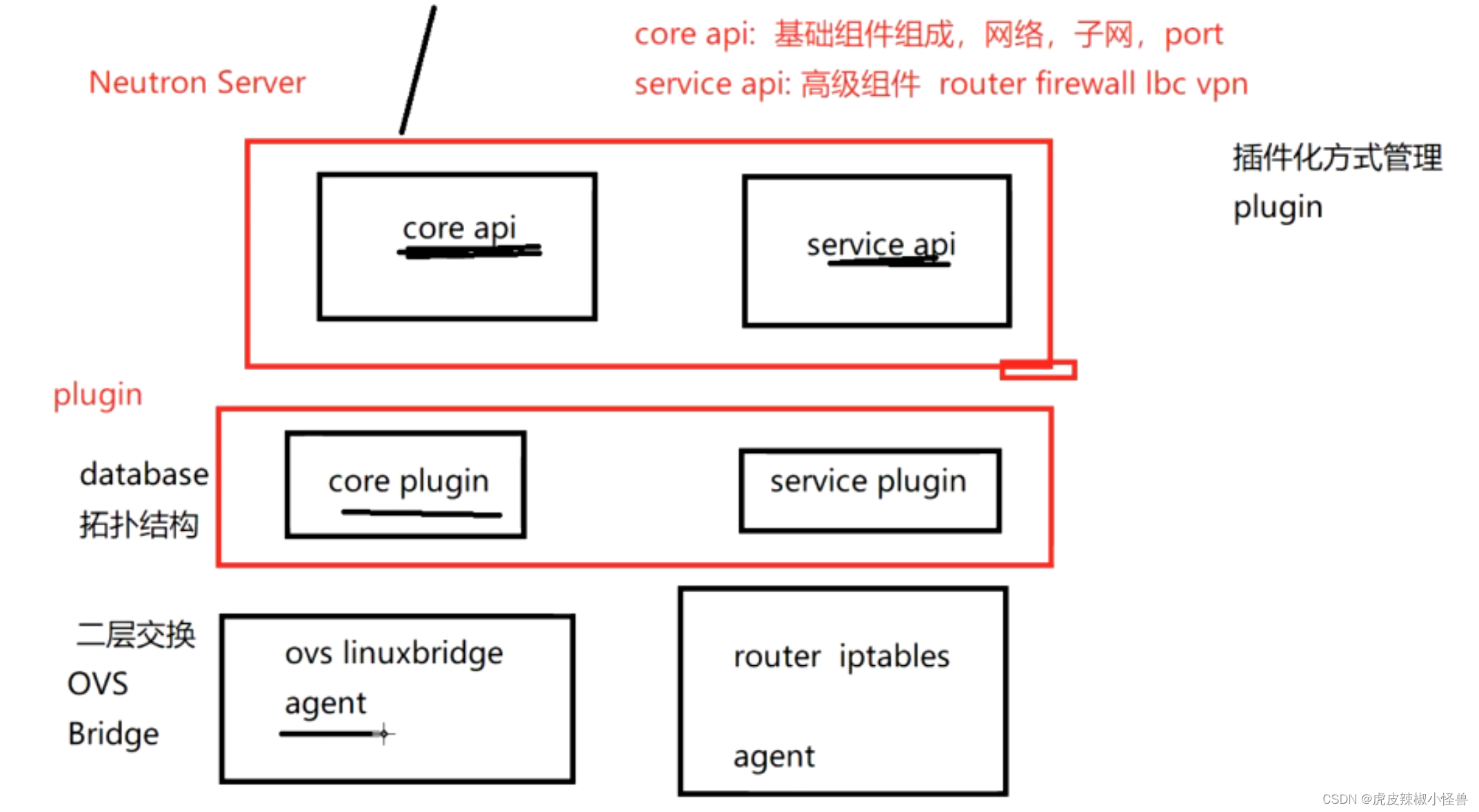

一、neutron架构

在这里插入图片描述

L3 Agent安装在哪个节点，哪个节点就是网络节点。
ML2 Plugin 兼容两种交换模式（Linux bridge，OVS）

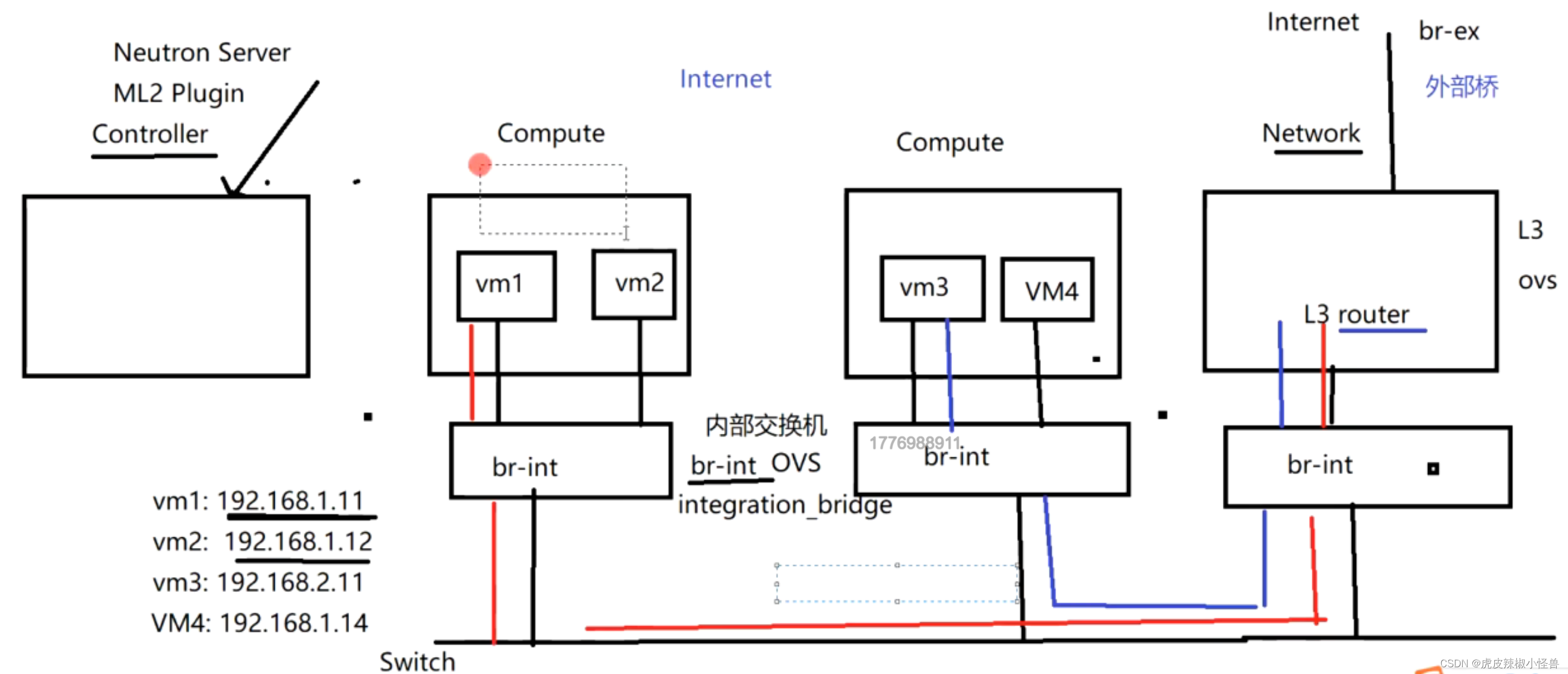

VXLAN 大二层技术
qbr为了进行安全组控制
qvb，qvo成对出现，虚拟端口

二、网络模式

同一个租户的情况下

1、local

相当于仅主机模式，只能在同一台主机间通讯

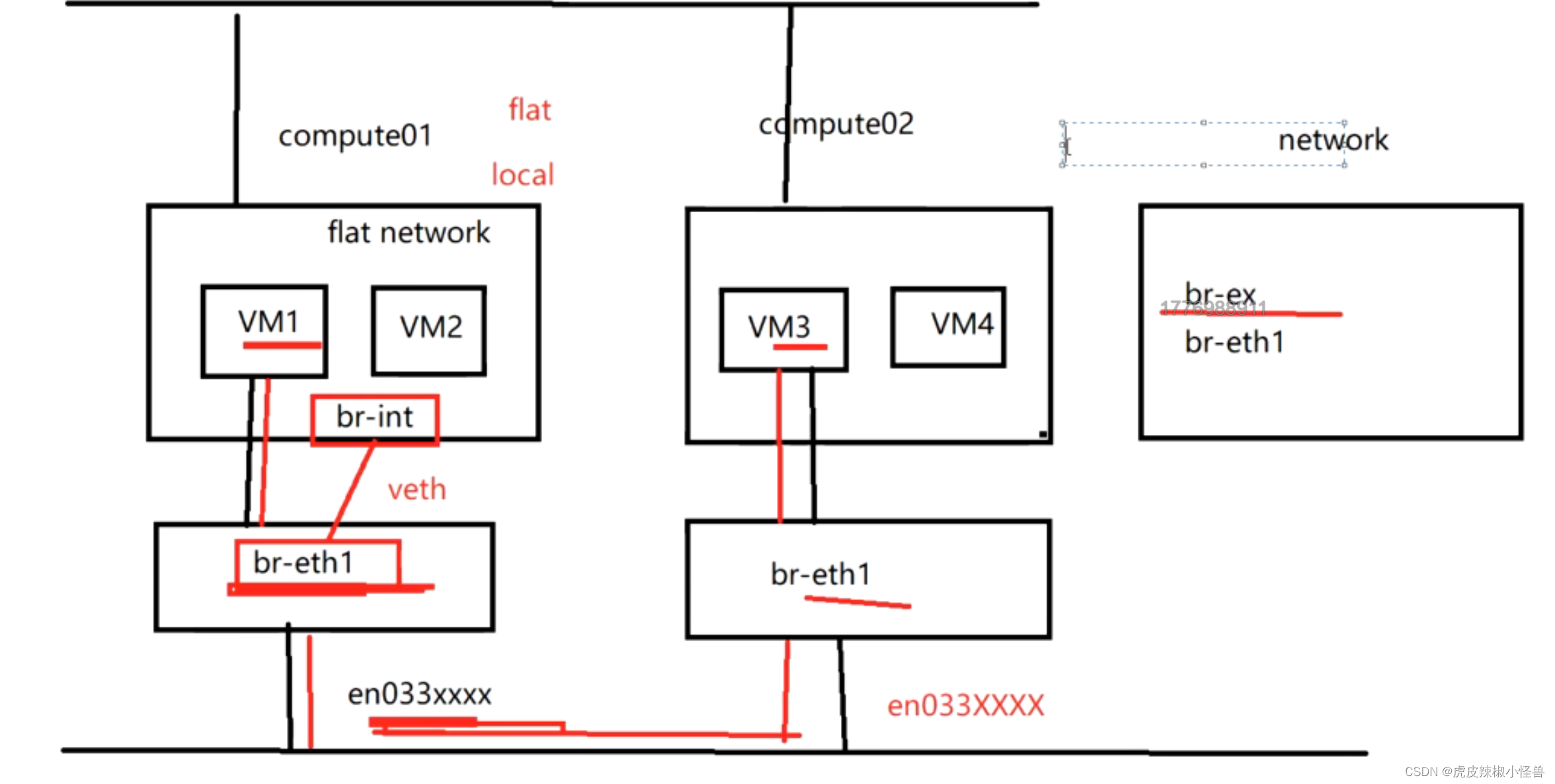

2、flat

不带vlan tag的网络，在多台compute主机间通讯

控制节点（网络节点）修改配置

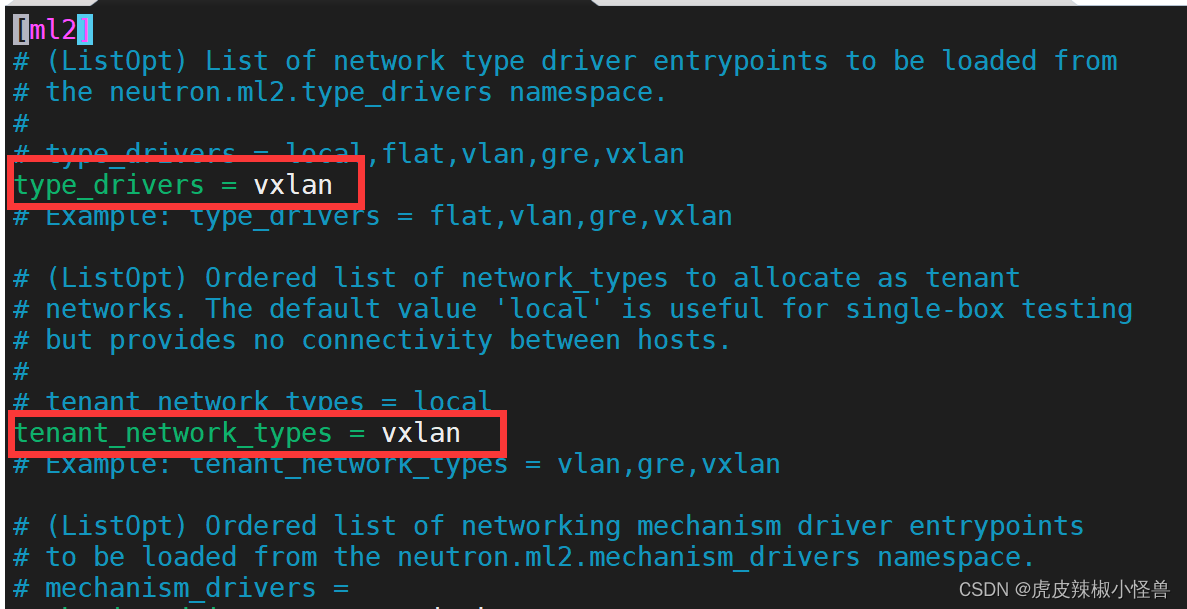

vim ml2_conf.ini

设置支持的网络和租户创建的默认网络
在这里插入图片描述

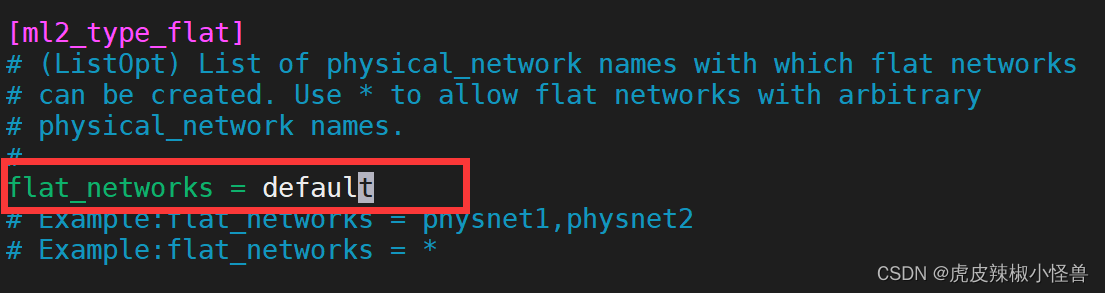

设置一个default与web页面对应

计算节点修改配置

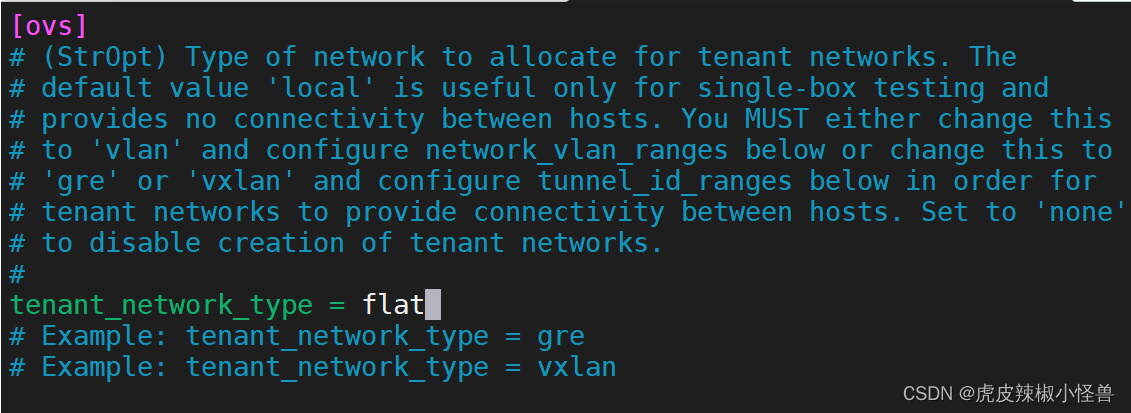

vim ovs_neutron_plugin.ini

在这里插入图片描述

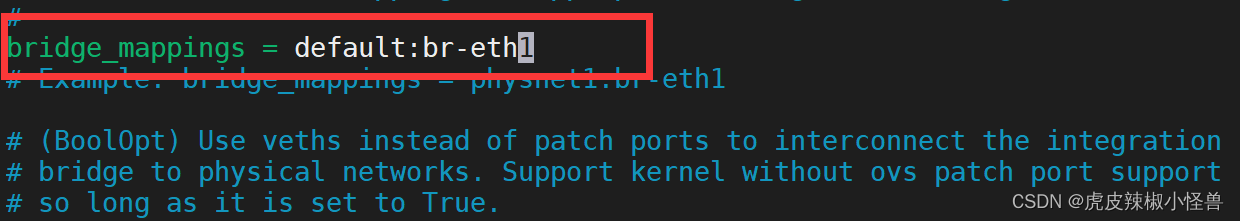

将default和网桥相关联，最后实现页面选择default实际上传到了br-eth1

3、VLAN

和flat一样修改配置，带tag

4、VXLAN

使用隧道网络（tun），适用于跨数据中心迁移，使用UDP封装。

5、GRE

与VXLAN类似，使用IP封装

备注：

ovs-ofctl dump-flows br-int(查看流表)

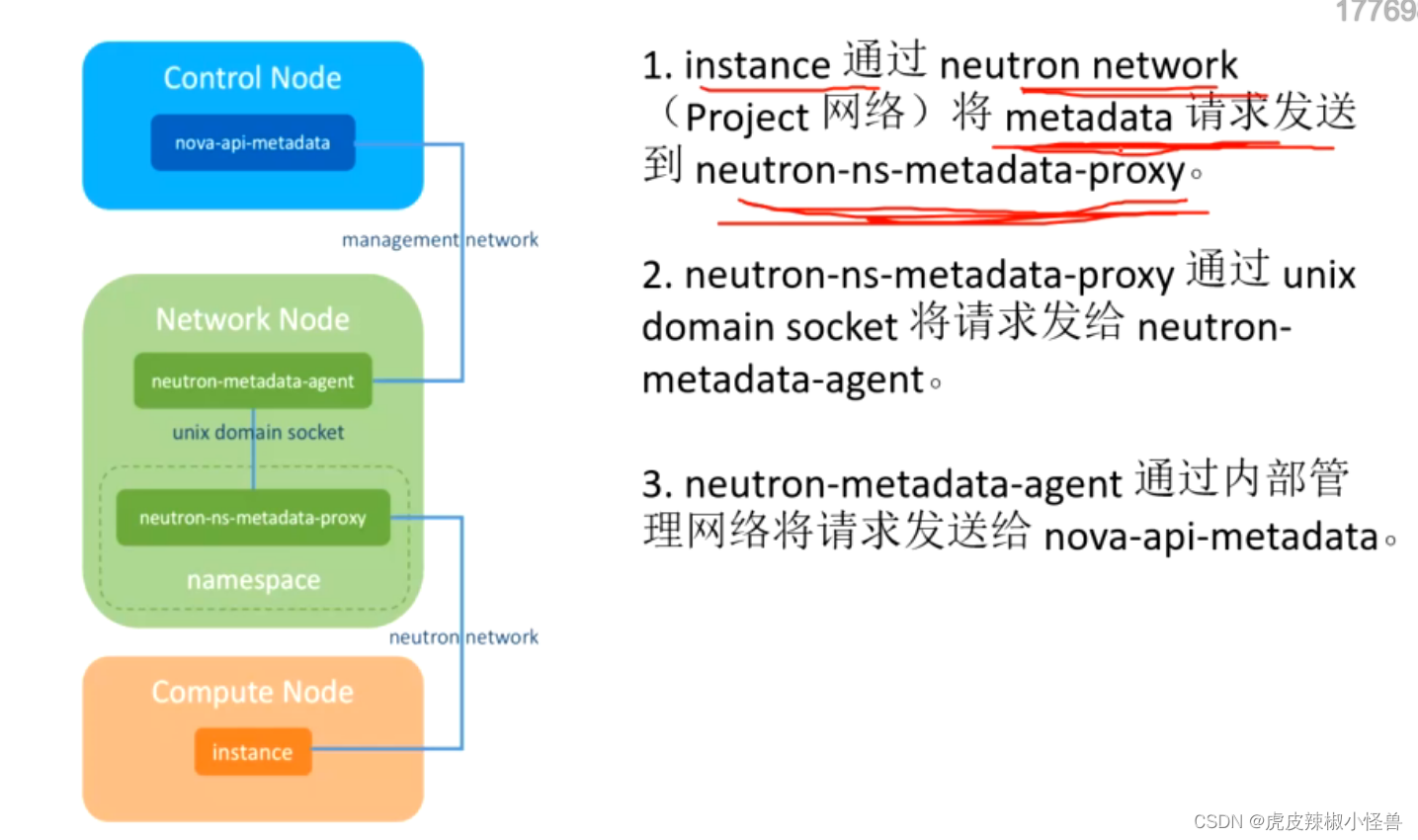

三、cloud-init

在这里插入图片描述

1.当用户发起创建云主机的请求时，像nova-api发起请求
2.当用户自定义信息时，向nova-api-metadata写入信息
3.创建云主机时，需要向nova-api-metadata去获取自定义信息
4.云主机开机时，运行cloud-init进行初始化
5.向http://169.254.169.254:80发起请求会转到9697端口（169.254.169.254这个地址在DHCP或者路由器上，使用DHCP需要去修改DHCP agent配置文件）
6.获取到自定义信息给云主机配置上
